計為音叉液位開關在地埋罐泵控制中的應用
計為自動化一用戶存在地埋罐液位測量及其泵控制的技改需求，他們希望通過液位傳感器實現三個報警開關信號的輸出，分別控制三臺離心泵的啟動與關停，以避免因干運行造成離心泵受損或者溢罐后安全事故的發生。
該地埋罐內儲存的是酸性介質，且罐體內有蒸汽、被測介質有較多雜質、液面波動大。特殊的工況，對測量?jī)x表也提出了較高的要求。用戶在對超聲波液位計、雷達液位計、浮球液位計、磁致伸縮液位計、浮球液位開關等常見的液位測量?jī)x表進行對比后發現，均不太符合工況要求。
1．超聲波液位計：超聲波液位計發出的是機械波，探頭既可以發射也可以接收信號，在使用環境存在蒸汽的情況下，會干擾到信號的傳播及反射，從而影響到測量的準確性，所以不建議使用。
2．雷達液位計：雷達液位計發出的是電磁波，水蒸氣易在探頭表面凝結，同樣會產生干擾信號，液面的波動會產生虛假回波發射，盡管有些廠家可以在信號的接收過程中做回波抑制，一定程度上可以克服。但在蒸汽濃度大、液面波動大的工況中，使用雷達液位計并不可靠。另外，雷達液位計價格高昂。
3．浮球液位計：浮子在連桿上上下移動，觸發連桿內干簧管的吸合，對應輸出不同的電流值，但因所測溶液含有雜質，易發生卡阻，影響浮子的正常上下浮動，從而影響其工作可靠性。磁致伸縮液位計也同樣有類似問題存在。
4．浮球液位開關：簡易式開關，偏民用，在液面波動、酸性環境下不建議使用，特別是對大型罐體，一般無法安裝和可靠工作。
而計為Ring-11音叉液位開關是通過檢測探頭振動的頻率變化輸出開關信號，完全不受蒸汽影響，通過設置檢測延遲免受液面波動干擾，接觸液體的叉體和法蘭部分可采用316L不銹鋼并設計成ECTFE、PFA涂層，能適應強酸強堿液體的測量，且叉體經精密調諧具有較強抗雜質掛料能力。計為銷售工程師根據現場工況，給客戶制定了Ring-11音叉液位開關現場安裝解決方案。
該地埋罐內儲存的是酸性介質，且罐體內有蒸汽、被測介質有較多雜質、液面波動大。特殊的工況，對測量?jī)x表也提出了較高的要求。用戶在對超聲波液位計、雷達液位計、浮球液位計、磁致伸縮液位計、浮球液位開關等常見的液位測量?jī)x表進行對比后發現，均不太符合工況要求。
1．超聲波液位計：超聲波液位計發出的是機械波，探頭既可以發射也可以接收信號，在使用環境存在蒸汽的情況下，會干擾到信號的傳播及反射，從而影響到測量的準確性，所以不建議使用。
2．雷達液位計：雷達液位計發出的是電磁波，水蒸氣易在探頭表面凝結，同樣會產生干擾信號，液面的波動會產生虛假回波發射，盡管有些廠家可以在信號的接收過程中做回波抑制，一定程度上可以克服。但在蒸汽濃度大、液面波動大的工況中，使用雷達液位計并不可靠。另外，雷達液位計價格高昂。
3．浮球液位計：浮子在連桿上上下移動，觸發連桿內干簧管的吸合，對應輸出不同的電流值，但因所測溶液含有雜質，易發生卡阻，影響浮子的正常上下浮動，從而影響其工作可靠性。磁致伸縮液位計也同樣有類似問題存在。
4．浮球液位開關：簡易式開關，偏民用，在液面波動、酸性環境下不建議使用，特別是對大型罐體，一般無法安裝和可靠工作。
而計為Ring-11音叉液位開關是通過檢測探頭振動的頻率變化輸出開關信號，完全不受蒸汽影響，通過設置檢測延遲免受液面波動干擾，接觸液體的叉體和法蘭部分可采用316L不銹鋼并設計成ECTFE、PFA涂層，能適應強酸強堿液體的測量，且叉體經精密調諧具有較強抗雜質掛料能力。計為銷售工程師根據現場工況，給客戶制定了Ring-11音叉液位開關現場安裝解決方案。

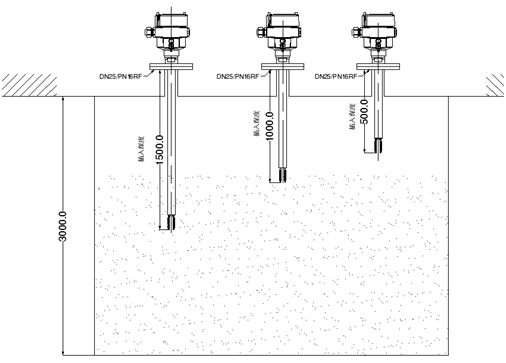

現場位置安裝示意圖
如上圖所示，在地埋罐的頂部，采用三臺計為Ring-11音叉液位開關進行法蘭配對安裝，測量報警點位置距離法蘭面（插入深度）為1500mm、1000mm、500mm，分別控制三臺泵的啟停。該用戶采購并投入使用后，計為Ring-11音叉液位開關耐腐蝕、測量精度高、在被測量溶液有雜質的情況下抗掛料能力強，不受攪拌、介質流動的影響等優點展現無遺，較好的解決了用戶的測量難題，完全滿足復雜工況的要求，安裝使用半年來產品工作穩定可靠，頗受用戶好評。
計為Ring-11音叉液位開關防護等級高達IP66/IP67，通過隔爆和本安雙重防爆認證，產品廣泛應用于石油化工、食品、制藥、冶金、水處理等行業。
計為Ring-11音叉液位開關防護等級高達IP66/IP67，通過隔爆和本安雙重防爆認證，產品廣泛應用于石油化工、食品、制藥、冶金、水處理等行業。
