計為再獲國家發明專利授權
2017-09-13

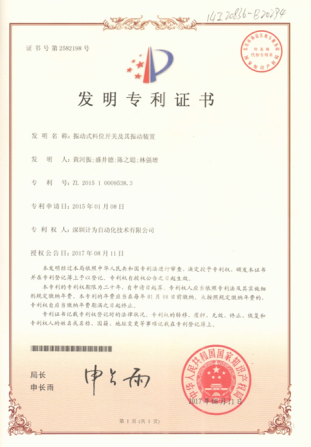

日前，深圳計為自動化技術有限公司的“振動式料位開關及其振動裝置”再獲國家發明專利授權，專利號為ZL 2015 1 0009538.3。該項發明專利是計為堅持自主研發，鼓勵技術創新的結晶，是對計為自動化堅持技術創新的肯定，也是計為在物位測量領域技術實力的集中展現。
但如果結構設計不當，很容易造成質量塊無法雙向靈活調整，且一旦質量塊單向調整位置超過正常應有的位置，就無法可逆退回，從而造成廢品。同時，為了實現質量塊與內振動體的剛性連接，質量塊彈性開口的彈力較大，使得螺絲刀旋轉質量塊的力矩要求很大，旋動異常困難、甚至不可能，造成生產效率低下，產品不良率奇高。
為使產品的質量和生產進度均得到保證，深圳計為自動化技術有限公司研發工程師在反復試驗的基礎上，對現有的雙管振棒料位開關的結構進行了改進（如圖二）。該質量塊螺接在振動內管內，質量塊的脹緊部上的凹槽或凸起可與其他部件配合用來旋轉質量塊，從而調整質量塊在振動內管內的位置。而當脹緊螺栓相對質量塊旋入到一定的深度可使質量塊上的脹緊部撐開，從而很容易實現質量塊與振動內管的剛性連接，而在脹緊螺栓未使脹緊部膨脹前，質量塊通過外螺紋與振動內管的內螺紋螺接，因此質量塊在振動內管內能夠很方便的實現雙向可逆任意調試。
（圖一）
據悉，雙管振棒料位開關為使內外振動體工作在同一諧振頻率上，在內振動體上設置了一可沿振動體的縱向方向移動的質量塊作為調整體，該質量塊的位置改變內振動體的質量分布，從而改變內振動體的自由諧振頻率，最終使內振動體的自由諧振頻率與外振動體的自由諧振頻率一致，使外振動體和內振動體產生最強烈共鳴來工作的。但如果結構設計不當，很容易造成質量塊無法雙向靈活調整，且一旦質量塊單向調整位置超過正常應有的位置，就無法可逆退回，從而造成廢品。同時，為了實現質量塊與內振動體的剛性連接，質量塊彈性開口的彈力較大，使得螺絲刀旋轉質量塊的力矩要求很大，旋動異常困難、甚至不可能，造成生產效率低下，產品不良率奇高。

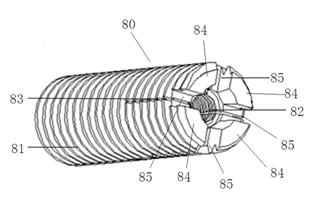

為使產品的質量和生產進度均得到保證，深圳計為自動化技術有限公司研發工程師在反復試驗的基礎上，對現有的雙管振棒料位開關的結構進行了改進（如圖二）。該質量塊螺接在振動內管內，質量塊的脹緊部上的凹槽或凸起可與其他部件配合用來旋轉質量塊，從而調整質量塊在振動內管內的位置。而當脹緊螺栓相對質量塊旋入到一定的深度可使質量塊上的脹緊部撐開，從而很容易實現質量塊與振動內管的剛性連接，而在脹緊螺栓未使脹緊部膨脹前，質量塊通過外螺紋與振動內管的內螺紋螺接，因此質量塊在振動內管內能夠很方便的實現雙向可逆任意調試。
（圖二）
專利產品Tube-11振棒料位開關作為公司的明星產品，自上市以來解決了諸多惡劣應用環境下的測量難題，廣受客戶青睞。此款振棒料位開關的壓電組件和振動傳遞結構是研發和生產的難點。生產的實踐證明，該項發明使困擾生產的難題得到有效解決，不僅能夠實現質量塊的雙向調試，而且調試過程變得簡單，在保證產品生產一致性的同時，使生產工藝和效率顯著提高，產品的質量也更加穩定可靠。TAGS : 振棒料位開關
