四、安裝時盡量避開進料口，如圖1所示

圖1、避免入料口的安裝示意圖

　　五、為了確保測量的準確性，可以將料位開關水平安裝。如果測量誤差允許在幾厘米范圍內，建議將料位開關向下傾斜約20°后安裝，這樣可以減少由于物料在探頭上的掛粘而造成的測量誤差。當用于測量快速升降和快速流動的物料時，還需要增加防護擋板，料位開關才能更可靠工作。如圖2所示。

圖2、水平安裝示意圖

a 一般防護擋板類型

b 對于粗糙或具有較大磨損性物料的擋板類型

　　防護板安裝要求：首先，安裝在探頭的正上方；其次，該防護擋板的長度應大于探頭水平安裝的插入長度，確保能保護探頭不受損壞；三要注意選用合理的防護板形狀，一般性物料防護擋板的可選用凸型結構，如圖2中“a”所示，如果被測物料是粗糙或具有很大磨損性的物料，可以選擇凹型防護擋板，以讓物料在凹槽內形成一定的堆積，減少物料對擋板的沖擊，從而提高防護擋板的使用壽命，參見圖2中的“b”所示。

　　六、當料位開關安裝在戶外或有潮氣的環境中時，在接入電纜之前，請將電纜線彎曲并朝下引，當遇到下雨或存在冷凝現象的情況時，雨水和冷凝水便會隨之往下流，防止水或潮氣進入料位開關，如圖3所示。

圖3、防潮安裝

　　七、對特定料位開關，應注意以下特殊事項：

　　如果是音叉料位開關，叉體面和介質流動的方向應保持一致，可以避免由于介質流動而產生的對叉體沖擊力所造成的測量誤差或對叉體損害，如圖4所示。

圖4、介質流動方向

①過程連接的標志點 ②介質流動方向

　　如果是振棒料位開關和音叉料位開關，垂直安裝時，為了補償在圓柱容器中因固料錐形堆積造成的測量誤差，建議安裝在距離容器壁d/6處，如圖5所示。

圖5、垂直安裝示意圖

　　如果是射頻導納物位開關，在垂直安裝時，為了避免圓柱容器中介質堆角和容器壁自身電抗造成的測量誤差，建議安裝在距離容器壁大于500mm處，如圖6所示。

圖6、垂直安裝示意圖

　　另外，安裝射頻導納料位開關時，如果料倉內要求安裝多臺時，應保證兩臺之間的安裝間距大于500mm，防止儀表之間的探頭相互干擾，導致測量不可靠，如圖7所示。

圖7、安裝間距

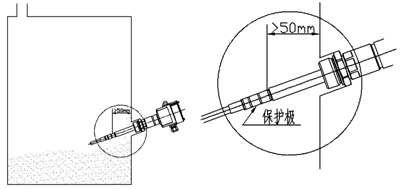

　　為保證儀表抗粘附的功能，安裝射頻導納料位開關時應保證探頭的保護極插入料倉內的尺寸大于50mm，如圖8所示。

圖8、保護劑插入深度

　　對于阻旋料位開關，安裝時要確認被測物料密度，以選擇最佳葉片形狀和大小，一般地，密度越大葉片越?。涣硗?，安裝時請勿敲擊傳動部位和葉片部位，以免造成不必要的損害。

　　以上就是有關料位開關安裝注意事項的相關介紹，如欲了解更多物位開關方面的知識，歡迎關注微信公眾號：Jiweimeter。

（深圳計為自動化技術有限公司研發中心2017年3月13日發布）
