計為磁翻板液位計新型內襯工藝新在何處
2017-12-25
由于傳統磁翻板液位計的內襯工藝存在諸多弊端，為此，計為通過技術創新，開發了一套先進的新型內襯工藝，有效解決了傳統磁翻板液位計內襯工藝密封不嚴、耐腐蝕性差的問題。那么，計為磁翻板液位計新型內襯工藝究竟新在何處呢？在回答這個問題之前，讓我們先從磁翻板液位計的結構和原理以及傳統磁翻板液位計內襯工藝的弊端說起。
一、磁翻板液位計的結構及原理
磁翻板液位計可用于各種塔、罐、槽等設備的介質液位檢測。一般地，磁翻板液位計的安裝方式有多種，而側裝式是常見的一種方式。通常，側裝式磁翻板液位計包括浮筒和連接小管，該浮筒通過連接小管與被測容器連通，浮筒內設有磁浮子，且該磁浮子本身直接浮于液面上，該浮筒外設有磁翻板指示器，該磁翻板指示器和磁浮子磁性耦合。
通過耦合作用，當容器中被測液位升降時，浮筒內的磁浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°。翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置。一般地，當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，指示器的紅白交界處為容器內液位的實際高度。
二、傳統磁翻板液位計的弊端
當被測液體為腐蝕性液體時，通常需要采用內襯設計，以防止被測液體腐蝕浮筒以及連接小管，從而造成生產安全事故。現有磁翻板液位計內襯工藝結構中，連接小管的內襯通常是包括圓筒體、第一環狀體和第二環狀體，該圓筒體安裝在連接小管的通道內，第一環狀體和第二環狀體分別設置在連接小管的兩端。為了實現內襯與連接小管這種特殊結構的安裝，通常是采用模壓成型的方法將內襯一體的制造在連接小管上。同時，為了提高防腐蝕性，該內襯一般采用聚全氟乙丙烯（F46）模壓制成。但這種聚全氟乙丙烯內襯在模壓成型時有以下缺點：
1．聚全氟乙丙烯在模壓時容易產生氣泡和斷裂，在這種情況下，腐蝕性液體將會滲透出來，達不到內襯密封的效果，從而使得密封內襯效果失去作用，造成整個磁翻板液位計無法工作，影響生產作業。
2．由于聚全氟乙丙烯（F46）的材料特性，在模壓后會產生收縮，使得在內襯與連接小管無法緊密密封，同樣會造成腐蝕性液體滲透的問題，使得整個內襯密封效果失去作用，從而導致磁翻板液位計不能正常工作，給生產帶來麻煩。
三、計為磁翻板液位計新型內襯工藝

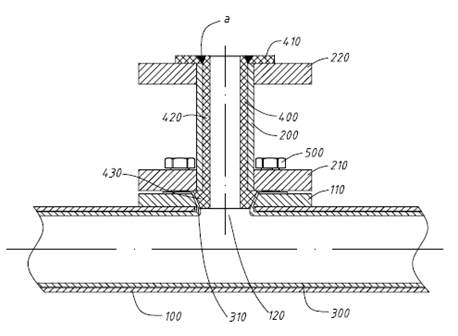

針對這一問題，計為自動化研發工程師在多次試驗的基礎上，對現有的內襯工藝做出了改進，發明了一種磁翻板液位計及其連接小管內襯的加工方法，如下圖所示，其中第一環狀體與圓筒體分離，可單獨制造成預制件，然后在安裝到連接小管后再焊接到一體。該第一環狀體和圓筒體是分開制造的，因此可以采用模壓成型以外的方式制成，例如注塑或車削加工，因此即使采用聚全氟乙丙烯（也可以采用其他材料）也不會存在產生氣泡、斷裂以及收縮等問題，從而提高防腐蝕的效果。
實踐證明，該新型內襯工藝可有效解決傳統磁翻板液位計內襯工藝的不足，使產品的可靠性顯著提升。日前，計為自動化成功為該設計申請了國家專利。
以上是對“計為磁翻板液位計新型內襯工藝新在何處”所做的介紹，相信有助大家對于計為磁翻板液位計有了更深入的了解和認識。如欲了解更多液位開關、磁翻板液位計等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
一、磁翻板液位計的結構及原理
磁翻板液位計可用于各種塔、罐、槽等設備的介質液位檢測。一般地，磁翻板液位計的安裝方式有多種，而側裝式是常見的一種方式。通常，側裝式磁翻板液位計包括浮筒和連接小管，該浮筒通過連接小管與被測容器連通，浮筒內設有磁浮子，且該磁浮子本身直接浮于液面上，該浮筒外設有磁翻板指示器，該磁翻板指示器和磁浮子磁性耦合。
通過耦合作用，當容器中被測液位升降時，浮筒內的磁浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°。翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置。一般地，當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，指示器的紅白交界處為容器內液位的實際高度。
二、傳統磁翻板液位計的弊端
當被測液體為腐蝕性液體時，通常需要采用內襯設計，以防止被測液體腐蝕浮筒以及連接小管，從而造成生產安全事故。現有磁翻板液位計內襯工藝結構中，連接小管的內襯通常是包括圓筒體、第一環狀體和第二環狀體，該圓筒體安裝在連接小管的通道內，第一環狀體和第二環狀體分別設置在連接小管的兩端。為了實現內襯與連接小管這種特殊結構的安裝，通常是采用模壓成型的方法將內襯一體的制造在連接小管上。同時，為了提高防腐蝕性，該內襯一般采用聚全氟乙丙烯（F46）模壓制成。但這種聚全氟乙丙烯內襯在模壓成型時有以下缺點：
1．聚全氟乙丙烯在模壓時容易產生氣泡和斷裂，在這種情況下，腐蝕性液體將會滲透出來，達不到內襯密封的效果，從而使得密封內襯效果失去作用，造成整個磁翻板液位計無法工作，影響生產作業。
2．由于聚全氟乙丙烯（F46）的材料特性，在模壓后會產生收縮，使得在內襯與連接小管無法緊密密封，同樣會造成腐蝕性液體滲透的問題，使得整個內襯密封效果失去作用，從而導致磁翻板液位計不能正常工作，給生產帶來麻煩。
三、計為磁翻板液位計新型內襯工藝
針對這一問題，計為自動化研發工程師在多次試驗的基礎上，對現有的內襯工藝做出了改進，發明了一種磁翻板液位計及其連接小管內襯的加工方法，如下圖所示，其中第一環狀體與圓筒體分離，可單獨制造成預制件，然后在安裝到連接小管后再焊接到一體。該第一環狀體和圓筒體是分開制造的，因此可以采用模壓成型以外的方式制成，例如注塑或車削加工，因此即使采用聚全氟乙丙烯（也可以采用其他材料）也不會存在產生氣泡、斷裂以及收縮等問題，從而提高防腐蝕的效果。
以上是對“計為磁翻板液位計新型內襯工藝新在何處”所做的介紹，相信有助大家對于計為磁翻板液位計有了更深入的了解和認識。如欲了解更多液位開關、磁翻板液位計等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司研發中心2017年12月25日發布）
