計為雙管振棒料位開關的巧妙設計
2018-01-03
振動式料位開關多用于控制和檢測料倉或容器中的固體顆粒或粉末狀物料，特別適用于易形成掛料、夾料的物質以及流動性較差的物質。
目前，在國外有一種振動料位檢測裝置，（如圖1），該裝置為了使內外振動體工作在同一諧振頻率上，在內振動體上設置一可沿振動體的縱向方向移動的質量塊作為調整體，該質量塊的位置改變內振動體的質量分布，從而改變內振動體的自由諧振頻率，最終使內振動體的自由諧振頻率與外振動體的自由諧振頻率一致，使外振動體和內振動體產生最強烈共鳴。
但該結構存在以下幾個方面的問題：
1．其需要從上端穿過壓電組件中心孔和振動體過渡裝置的中心孔來調試質量塊位置，要求螺絲刀直徑細小而且長度較長，由于質量塊設有彈性開口的下端在松弛狀態下其外徑大于內振動體內腔的內徑，同時為了實現剛性連接，其彈性開口的彈力較大，使得螺絲刀旋轉質量塊的力矩要求很大，旋動異常困難、甚至不可能。
2．由于彈性開口設在質量塊下端，因此質量塊的移動方向只能由下向上單向移動。這是因?yàn)橘|(zhì)量塊的下端在松弛狀態下外徑大于內振動體內腔的內徑，如果質量塊朝下移動，彈性開口一端將與內振動體內腔產生較大摩擦力，使彈性開口進一步張大，完全阻礙質量塊的移動，可見，其質量塊無法實現雙向靈活調整，一旦質量塊單向調整位置超過正常應有的位置，就無法可逆退回，從而造成廢品。
深圳計為自動化技術有限公司研發工程師在多次試驗的基礎上，對現有的雙管振棒料位開關的結構做出了改進（如圖2），該質量塊螺接在振動內管內，質量塊的脹緊部上的凹槽或凸起可與其他部件配合用來旋轉質量塊，從而調整質量塊在振動內管內的位置。而當脹緊螺栓相對質量塊旋入到一定的深度可使質量塊上的脹緊部撐開，從而很容易實現質量塊與振動內管的剛性連接，而在脹緊螺栓未使脹緊部膨脹前，質量塊通過外螺紋與振動內管的內螺紋螺接，因此質量塊在振動內管內能夠很方便地實現雙向可逆任意調試。
以上是有關“計為雙管振棒料位開關的巧妙設計”的相關介紹，相信您對計為雙管振棒料位開關的巧妙設計及其作用有了較為具體的認識。如欲了解更多物位開關或磁翻板液位計等物位儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。

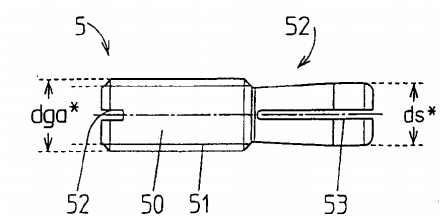

目前，在國外有一種振動料位檢測裝置，（如圖1），該裝置為了使內外振動體工作在同一諧振頻率上，在內振動體上設置一可沿振動體的縱向方向移動的質量塊作為調整體，該質量塊的位置改變內振動體的質量分布，從而改變內振動體的自由諧振頻率，最終使內振動體的自由諧振頻率與外振動體的自由諧振頻率一致，使外振動體和內振動體產生最強烈共鳴。
圖1
質量塊起作用的前提條件是必須要保證質量塊與內振動體連接具有足夠剛性，為了實現剛性連接，該質量塊的下端設有彈性開口，并保證彈性開口的彈力足夠大。這種振動料位檢測裝置在安裝調試質量塊位置時，利用細小螺絲刀從物位裝置的上端同時穿過壓電組件中心開孔和振動體過渡裝置的中心孔，伸進內振動體中對質量塊進行旋轉來調試其位置。但該結構存在以下幾個方面的問題：
1．其需要從上端穿過壓電組件中心孔和振動體過渡裝置的中心孔來調試質量塊位置，要求螺絲刀直徑細小而且長度較長，由于質量塊設有彈性開口的下端在松弛狀態下其外徑大于內振動體內腔的內徑，同時為了實現剛性連接，其彈性開口的彈力較大，使得螺絲刀旋轉質量塊的力矩要求很大，旋動異常困難、甚至不可能。
2．由于彈性開口設在質量塊下端，因此質量塊的移動方向只能由下向上單向移動。這是因?yàn)橘|(zhì)量塊的下端在松弛狀態下外徑大于內振動體內腔的內徑，如果質量塊朝下移動，彈性開口一端將與內振動體內腔產生較大摩擦力，使彈性開口進一步張大，完全阻礙質量塊的移動，可見，其質量塊無法實現雙向靈活調整，一旦質量塊單向調整位置超過正常應有的位置，就無法可逆退回，從而造成廢品。

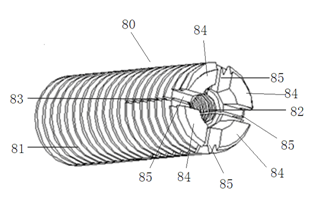

深圳計為自動化技術有限公司研發工程師在多次試驗的基礎上，對現有的雙管振棒料位開關的結構做出了改進（如圖2），該質量塊螺接在振動內管內，質量塊的脹緊部上的凹槽或凸起可與其他部件配合用來旋轉質量塊，從而調整質量塊在振動內管內的位置。而當脹緊螺栓相對質量塊旋入到一定的深度可使質量塊上的脹緊部撐開，從而很容易實現質量塊與振動內管的剛性連接，而在脹緊螺栓未使脹緊部膨脹前，質量塊通過外螺紋與振動內管的內螺紋螺接，因此質量塊在振動內管內能夠很方便地實現雙向可逆任意調試。
圖2
實踐證明，該改進不僅能實現質量塊雙向調試，而且調試過程變得簡單，效率更高，產品質量也更為穩定可靠。計為自動化成功為該設計申請了發明專利。以上是有關“計為雙管振棒料位開關的巧妙設計”的相關介紹，相信您對計為雙管振棒料位開關的巧妙設計及其作用有了較為具體的認識。如欲了解更多物位開關或磁翻板液位計等物位儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司研發中心2018年1月3日發布）
TAGS : 振棒料位開關
