振動式物位開關（如音叉液位開關）連續長時間工作在高頻振動中，這就要求其振動部件必需有一定的強度和韌性，以抵抗局部的破壞和應力斷裂，所以對零件細微處結構設計的合理性要求尤為突出。其中，螺絲的結構設計就是一個典型。

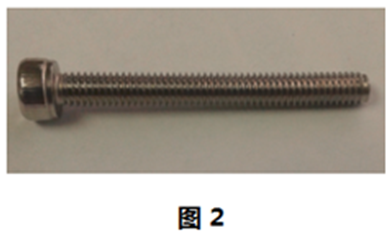

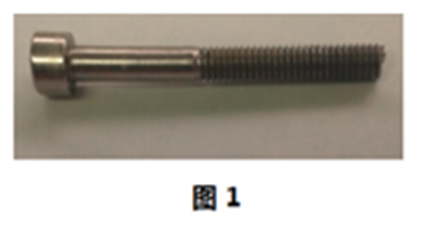

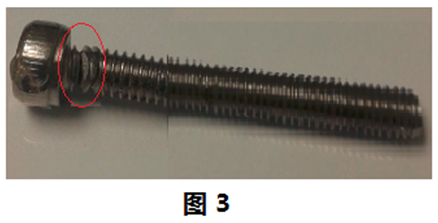

　　如圖所示，圖1的螺絲頭部與螺紋部分中間有個光滑的連接段過渡連接，這樣的結構既減少了振動過程中的摩擦阻力，又增加了螺栓的連接強度。而圖2的結構是螺紋部分直接加工到螺桿頭部，螺紋與螺桿頭部的軸肩連接處存在斷裂應力，在高頻的振動過程中，此部位容易被破壞失效，造成設備故障。圖3所示的紅色圓圈部位為螺絲受壓出現的裂紋，此處正是該種螺絲結構最為薄弱的地方。

　　在Ring-11音叉液位開關、Fork-11音叉料位開關、Tube-11振棒料位開關等振動探頭的壓電陶瓷組件固定結構中，全部采用上述圖1所示結構的螺栓，保證壓電陶瓷能靈活、可靠、長時間連續工作。

　　以上就是有關“小螺絲，大奧妙”的相關介紹，如欲了解更多物位開關方面的知識，歡迎關注微信公眾號：Jiweimeter。

（深圳計為自動化技術有限公司研發中心2015年3月12日發布）
