計為磁翻板液位計超長量程顯示面板玻璃是如何拼接的
2018-11-05
磁翻板液位計因其彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，具有指示新穎、顯示醒目、耐腐蝕、安裝方便、維護量小、不受容器高度限制等優點，被廣泛應用于石油、化工、電力、造紙、水處理等行業的液位測量與過程控制中。但由于工況極其復雜，實際應用中磁翻板液位計的測量范圍大于2.44m的工況也非常普遍。為了能夠滿足測量需要，這時磁翻板液位計顯示面板中的玻璃長條蓋板部件就需要進行拼接，但傳統的磁翻板液位計，在玻璃拼接時普遍沒有做任何防護處理，接縫處也是硬性的玻璃面直接接觸，容易產生碎片掉落進磁翻柱腔內，同時雨水和灰塵也極易進入，影響儀表的正常工作。同樣是拼接，計為磁翻板液位計超長量程顯示面板就不存在這種情況。那么，計為磁翻板液位計超長量程下顯示面板玻璃是如何進行拼接呢？
1．在拼接時，首先需要將拼接部位的兩邊玻璃端面打磨成45°的斜面；

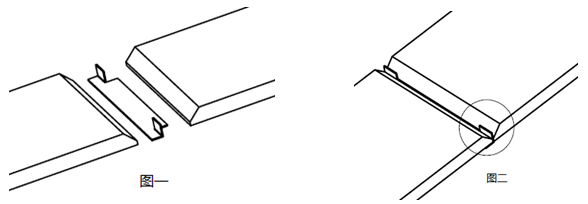

2．在打磨后的兩塊玻璃之間增加一只兩頭折起的鋁制材質的拼接件（拼接件的結構如圖一所示）。拼接時將拼接件兩頭折起的耳朵用兩塊玻璃夾緊。由于拼接件采用鋁制，能有效避免兩塊玻璃因接觸而破裂；
3．拼接件的下平面托住玻璃的間隙處，能夠有效防止后面打膠時膠液滲進翻柱腔內；
由于兩邊玻璃被磨成斜角，在兩塊玻璃間形成“V”形型腔，在型腔內填滿玻璃密封膠進行密封（拼接后的形狀和效果如圖二所示）。由于被拼接件下平面托住，玻璃密封膠也不會從兩塊玻璃縫隙間滲進翻柱腔內影響翻片的翻轉。
玻璃蓋板經過這樣拼接和接縫密封處理后，經IP防護測試，磁翻板液位計防護面板的防護等級完全達到IP66/67的防護要求，這使儀表能夠用于超長量程下的液位測量。
以上就是“磁翻板液位計超長量程顯示面板玻璃是如何拼接的”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
為解決磁翻板液位計超長量程顯示面板拼接的情況下，在室外或室內有較多灰塵的環境，其防護等級仍能達到IP66/67的防護要求這一難題，計為自動化研發了一種簡易實用的玻璃拼接技術，并獲得了專利號為201721092126.1的實用新型專利授權。
1．在拼接時，首先需要將拼接部位的兩邊玻璃端面打磨成45°的斜面；
2．在打磨后的兩塊玻璃之間增加一只兩頭折起的鋁制材質的拼接件（拼接件的結構如圖一所示）。拼接時將拼接件兩頭折起的耳朵用兩塊玻璃夾緊。由于拼接件采用鋁制，能有效避免兩塊玻璃因接觸而破裂；
3．拼接件的下平面托住玻璃的間隙處，能夠有效防止后面打膠時膠液滲進翻柱腔內；
由于兩邊玻璃被磨成斜角，在兩塊玻璃間形成“V”形型腔，在型腔內填滿玻璃密封膠進行密封（拼接后的形狀和效果如圖二所示）。由于被拼接件下平面托住，玻璃密封膠也不會從兩塊玻璃縫隙間滲進翻柱腔內影響翻片的翻轉。
玻璃蓋板經過這樣拼接和接縫密封處理后，經IP防護測試，磁翻板液位計防護面板的防護等級完全達到IP66/67的防護要求，這使儀表能夠用于超長量程下的液位測量。
以上就是“磁翻板液位計超長量程顯示面板玻璃是如何拼接的”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司研發中心2018年11月5日發布）
