磁翻板液位計的內襯結構淺談
2019-02-14
在工業生產中，物料的液位數據是保證生產安全進行的重要參數之一。磁翻板液位計是一款可靠性較高的液位測量?jī)x表，它顯示直觀、結構簡單、應用廣泛。磁翻板液位計有多種類型，適應多種液體介質的測量。當被測液體具有較強腐蝕性時，通常采用內襯氟塑料防腐結構的磁翻板液位計，它適用于大多數強酸、強堿、有機溶劑等腐蝕性液體介質的測量。
該實用新型專利被成功應用到實際產品中，進一步提升和完善了產品的性能，延長了產品的使用周期，保障了生產的穩定進行。
圖1
一般內襯防腐型磁翻板液位計的結構都是通過對四氟管兩端熱拉伸翻邊來包住端部法蘭密封面和進行虎口拉伸獲得錐形的三通連接結構，與內襯的過程連接法蘭組通過錐形的結構進行密封安裝。大多數廠家浮筒內襯材料選用PTFE聚四氟乙烯材料，過程連接的內襯模壓材料選用聚全氟乙丙烯FEP，如圖1所示。聚四氟乙烯材料具有冷流性，而聚全氟乙丙烯具有很好的蠕變性，兩者結合組成密封材料可以形成互補，達到很好的密封性。但過程連接內襯的錐形密封凸臺部分，在和主浮筒的錐形虎口進行預緊擠壓密封時，由于向內擠壓變形，使介質流動通道變小，時間一長存在容易造成堵塞的風險，甚至有可能因變形引起預緊力不足而發生介質泄漏。為此，我們對結構進行了一些改進和試驗，改進后的結構增強了錐形平臺部分的結構強度，避免了在進行密封受到擠壓時發生變形的情況，減少了堵塞的發生，也提高了密封的可靠性，取得了較好的效果，并獲得了國家實用新型專利，專利號為：201621028672.4。

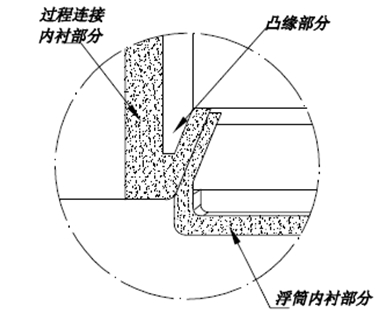

圖2
該實用新型專利公開了一種防腐型磁翻板液位計的過程連接內襯法蘭的結構。如圖1所示，用一根短管穿過兩塊法蘭的中心孔，并焊牢將兩塊法蘭連接起來，通過模具的模壓在法蘭連接的表面襯一層聚全氟乙丙烯氟塑料，起到防腐蝕的作用。法蘭組一面的密封面為平面，可與被測容器的接口相連接，另一面為錐形的聚全氟乙丙烯密封面，與儀表的主浮筒的內襯三通進行擠壓密封連接。由于這部分的錐形體是聚全氟乙丙烯塑料，在受到擠壓時會有少許變形，此變形會影響到與主體管浮筒內襯三通的擠壓密封性，同時擠壓變形會使介質通孔變小，容易引起堵塞，造成液位測量不準確。為此，在進行焊接過程連接法蘭組時，將中間的小管凸出法蘭面約5～8mm，形成一個凸緣結構，如圖2所示。在進行模壓內襯時該凸緣被包裹在內襯材料的內部，增強了錐形凸臺根部的強度。這樣在進行擠壓密封時，該凸緣體會承受來自密封擠壓的壓力，避免了密封椎體部分的進一步變形帶來的如上所說的問題，提高了連接的可靠性。該實用新型專利被成功應用到實際產品中，進一步提升和完善了產品的性能，延長了產品的使用周期，保障了生產的穩定進行。
以上就是“磁翻板液位計的內襯結構”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量?jī)x表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司研發中心2019年2月14日發布）
