浮球液位計有哪些規格和參數
2019-08-30
浮球液位計主要用于粘稠、臟污、腐蝕性及易燃易爆等介質液位的測量及液位信號的變送，作為一種用于液位測量的理想儀表，浮球液位計在石油、化工、冶金、電力及輕工等工業部門生產過程控制中有著廣泛的應用。由于浮球液位計屬于精密儀器，所以對于浮球液位計有哪些規格和參數進行了解，對于用戶更好地選型、安裝和使用都非常的重要。因此，本文以計為Float-11浮球液位計為例，對浮球液位計有哪些規格和參數介紹如下。
一、浮球液位計的規格
對于Float-11浮球液位計而言，其規格尺寸因型號的不同而有所不同。
目前Float-11浮球液位計主要有兩種型號——Float-11A標準型浮球液位計和Float-11P耐酸堿型浮球液位計可供選擇。其中Float-11A標準型浮球液位計可選用的浮球有球形與圓柱形兩種，但Float-11P耐酸堿型浮球液位計則僅采用球體狀浮球。
1．導桿尺寸：Float-11A標準型浮球液位計與Float-11P耐酸堿型浮球液位計的導桿都可以定制延長長度（圖中表示為L，L1為可測量范圍），最高可以延長至3000mm。
2．表頭尺寸：Float-11A標準型浮球液位計與Float-11P耐酸堿型浮球液位計的表頭直徑一樣，均為φ88，且屏幕可以根據便利程度選擇水平顯示或者直立顯示。
為更直觀地給用戶展現浮球液位計的規格，請參考兩種浮球浮球液位計水平顯示以及直立顯示的不同規格尺寸，如下圖所示：
儀表采購人員在采購時，應將自己的應用工況與儀表廠家充分溝通，以確認所需采購的儀表的參數是否與工況相匹配，避免影響后期的安全和使用。
在安裝之前，儀表工作人員必須再次核實所購買的浮球液位計與設計要求的各項參數是否相符。一般來講，主要的核實項目包括：測量介質、測量范圍、介質密度、過程連接、精度、防護等級、防爆等級等等。這個過程雖然看起來雖十分簡單，但是卻十分關鍵，且常被疏忽。
不同的測量介質，有著不同的介質密度，計為Float-11浮球液位計最低可測量密度為0.5g/cｍ3的液體，所以能夠適用于大多數液體介質的測量。計為Float-11浮球液位計的測量范圍最小為300mm，最大為6000mm，具體依工況而定。
此外，根據液體的不同化學屬性，浮球、導桿和過程連接的材質可選用涂層（如PTFE、PP材質）、304不銹鋼和316L不銹鋼。其中，導桿直徑有φ21×2mm和φ14×1mm兩種尺寸可選。有關浮球液位計的具體參數，請詳見Float-11浮球液位計技術參數表。
計為Float-11浮球液位計的防護等級高達IP66/IP67，密封性能極好，大大提高了測量的可靠性及精準度，隔爆防爆等級為Ex d ⅡC T6 Gb，本安防爆等級為Ex ia ⅡC T6 Ga，使應用范圍大為提高，廣泛應用于石油、化工、環保、食品加工、生物制藥等行業，備受用戶青睞。
以上就是有關“浮球液位計有哪些規格和參數”相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
一、浮球液位計的規格
對于Float-11浮球液位計而言，其規格尺寸因型號的不同而有所不同。
目前Float-11浮球液位計主要有兩種型號——Float-11A標準型浮球液位計和Float-11P耐酸堿型浮球液位計可供選擇。其中Float-11A標準型浮球液位計可選用的浮球有球形與圓柱形兩種，但Float-11P耐酸堿型浮球液位計則僅采用球體狀浮球。
1．導桿尺寸：Float-11A標準型浮球液位計與Float-11P耐酸堿型浮球液位計的導桿都可以定制延長長度（圖中表示為L，L1為可測量范圍），最高可以延長至3000mm。
2．表頭尺寸：Float-11A標準型浮球液位計與Float-11P耐酸堿型浮球液位計的表頭直徑一樣，均為φ88，且屏幕可以根據便利程度選擇水平顯示或者直立顯示。
為更直觀地給用戶展現浮球液位計的規格，請參考兩種浮球浮球液位計水平顯示以及直立顯示的不同規格尺寸，如下圖所示：

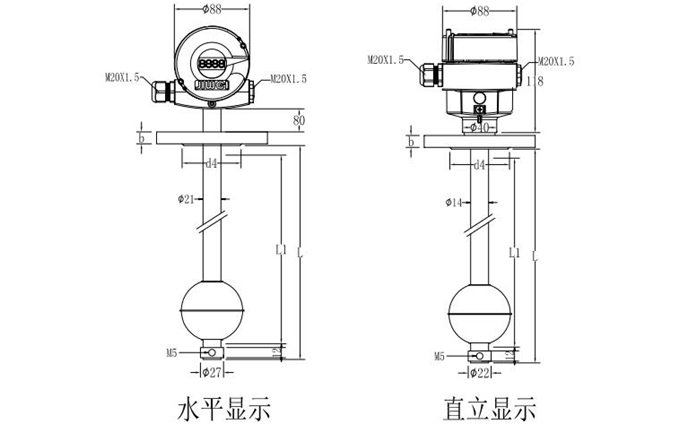

Float-11A標準型浮球液位計的規格尺寸
注：L為導桿總長度，L1為可測量范圍

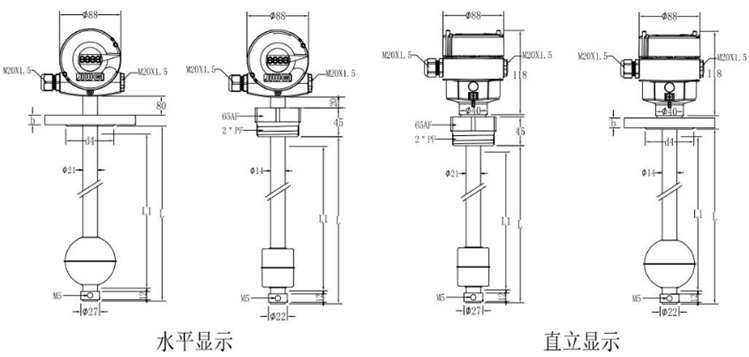

Float-11P耐酸堿型浮球液位計規格尺寸
注：L為導桿總長度，L1為可測量范圍
二、浮球液位計的參數儀表采購人員在采購時，應將自己的應用工況與儀表廠家充分溝通，以確認所需采購的儀表的參數是否與工況相匹配，避免影響后期的安全和使用。
在安裝之前，儀表工作人員必須再次核實所購買的浮球液位計與設計要求的各項參數是否相符。一般來講，主要的核實項目包括：測量介質、測量范圍、介質密度、過程連接、精度、防護等級、防爆等級等等。這個過程雖然看起來雖十分簡單，但是卻十分關鍵，且常被疏忽。
不同的測量介質，有著不同的介質密度，計為Float-11浮球液位計最低可測量密度為0.5g/cｍ3的液體，所以能夠適用于大多數液體介質的測量。計為Float-11浮球液位計的測量范圍最小為300mm，最大為6000mm，具體依工況而定。
此外，根據液體的不同化學屬性，浮球、導桿和過程連接的材質可選用涂層（如PTFE、PP材質）、304不銹鋼和316L不銹鋼。其中，導桿直徑有φ21×2mm和φ14×1mm兩種尺寸可選。有關浮球液位計的具體參數，請詳見Float-11浮球液位計技術參數表。
Float-11浮球液位計技術參數表
|
測量介質 |
液體 |
|
測量范圍 |
300---6000mm |
|
介質密度 |
≥0.5g/cm3 |
|
過程壓力 |
≤25bar |
|
過程溫度 |
-20℃～+120℃ |
|
環境溫度 |
-40～70℃ |
|
過程連接 |
法蘭 |
|
螺紋 |
|
|
精度 |
±5mm/±10mm |
|
導桿直徑 |
φ21* 2mm, |
|
φ14* 1mm |
|
|
外殼材料 |
鋁合金 |
|
浮球/導桿/過程連接材質 |
304 |
|
316L |
|
|
防護等級 |
IP66/IP67 |
|
輸出信號 |
4-20mA |
|
供電電壓 |
18-36V DC |
|
防爆等級 |
Ex d ⅡC T6 Gb |
|
Ex ia ⅡC T6 Ga |
以上就是有關“浮球液位計有哪些規格和參數”相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2018年8月30日發布）
