超聲波液位計與吹氣式液位計的不同原理及優缺點
2019-09-03
為了解并控制容器內液位的高度，人們發明液位計。由于原理不同，各種液位測量儀表的性能各異。但有些儀表表面上看似區別不大，但實際上其采用不同的工作原理，也具有不同的優缺點。比如大家說熟知的超聲波液位計，其與吹氣式液位計雖然都屬于非接觸式測量液位計，但二者無論工作原理還是產品性能，差別都很大。為使更多的儀表用戶對二者有更深入的了解，本文對超聲波液位計與吹氣式液位計的工作原理及優缺點介紹如下。
一、超聲波液位計與吹氣式液位計的工作原理
1．超聲波液位計的工作原理
超聲波液位計是利用聲波的反射來測量液位的，由超聲波換能器將電能轉換為超聲波，在空氣中傳播的超聲波，遇到液體表面會產生反射，反射回的超聲波被超聲波換能器接收并轉換為電信號。最后，根據發射到接收超聲波所用的時間T，可計算出超聲波傳輸距離S，S=C×T/2，（其中C為聲速），進而得出實際的液面高度。
與吹氣式液位計相比，超聲波液位計還具有以下特點和優點：
（1）安裝材料較少，工作量和施工成本顯著降低。超聲波液位計采用法蘭連接安裝時，只需要螺栓、墊片即可，而不需要導壓管、三通、排放閥等配件，如采用螺紋連接安裝，則法蘭、螺栓、墊片也可省去，從而使超聲波液位計的安裝材料和資金投入大為減少。
（2）節約氣源。由于工業水池或儲罐大多位于公用工程區域，距離主裝置區相對較遠。但在大部分工程項目的施工過程中，僅僅為了一個吹氣式液位計，就需要單獨拉一條氣源管線，且因?yàn)榫嚯x大多相對較遠，所以氣源管線的鋪設相對較長。
所以，在設計之初，就應考慮超聲波液位計是否滿足工況要求，如果可以，可將吹氣式液位計替換為超聲波液位計，避免現場因接氣困難，增加成本，甚至浪費氣源。
相比吹氣式液位計，超聲波液位計具有響應速度快、測量精度高、后期維護簡單、且成本不高、故障率也相對較低等特點，所以，在超聲波液位計能滿足測量的條件下，還是建議選用超聲波液位計。
以上就是“超聲波液位計與吹氣式液位計的不同原理及優缺點”的相關介紹，如欲了解更多液位開關（料位開關、液位開關）、液位計（料位計、液位計）等液位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
一、超聲波液位計與吹氣式液位計的工作原理

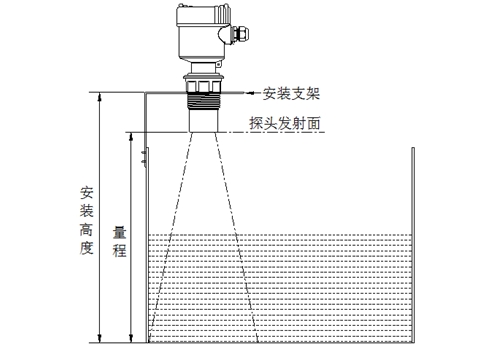

1．超聲波液位計的工作原理
超聲波液位計是利用聲波的反射來測量液位的，由超聲波換能器將電能轉換為超聲波，在空氣中傳播的超聲波，遇到液體表面會產生反射，反射回的超聲波被超聲波換能器接收并轉換為電信號。最后，根據發射到接收超聲波所用的時間T，可計算出超聲波傳輸距離S，S=C×T/2，（其中C為聲速），進而得出實際的液面高度。

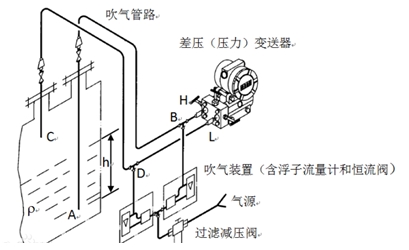

2．吹氣式液位計的測量原理
吹氣式液位計一般在敞口容器中插入一根吹氣管，作為氣源的空氣或者惰性氣體（如氮?dú)猓┙?jīng)過濾器過濾，可調減壓器減壓，保證吹氣入口壓力恒定。潔凈的空氣再經浮子流量計、恒流閥和吹氣管路吹入被測液體中，吹氣流量由浮子流量計指示，流量大小由浮子流量計上的流量調節閥設定，恒定流量的氣體從插入液體的吹氣管下端口逸出，鼓泡并通過液體排入大氣。當吹氣管下端有微量氣泡（約為150個/min）排出時，由差壓變送器指示的壓力值即可反映出液位的高度。
二、超聲波液位計與吹氣式液位計的優缺點
之所以將吹氣式液位計理解為非接觸式液位測量儀表，是因?yàn)槌禋夤芘c被測介質接觸外，吹氣式液位計的吹氣裝置和差壓（壓力）變送器測量元件均不與被測介質接觸，從而保護了測量元件，減少了儀表的維護量，增加了測量的可靠性。與吹氣式液位計相比，超聲波液位計還具有以下特點和優點：
（1）安裝材料較少，工作量和施工成本顯著降低。超聲波液位計采用法蘭連接安裝時，只需要螺栓、墊片即可，而不需要導壓管、三通、排放閥等配件，如采用螺紋連接安裝，則法蘭、螺栓、墊片也可省去，從而使超聲波液位計的安裝材料和資金投入大為減少。
（2）節約氣源。由于工業水池或儲罐大多位于公用工程區域，距離主裝置區相對較遠。但在大部分工程項目的施工過程中，僅僅為了一個吹氣式液位計，就需要單獨拉一條氣源管線，且因?yàn)榫嚯x大多相對較遠，所以氣源管線的鋪設相對較長。
所以，在設計之初，就應考慮超聲波液位計是否滿足工況要求，如果可以，可將吹氣式液位計替換為超聲波液位計，避免現場因接氣困難，增加成本，甚至浪費氣源。
相比吹氣式液位計，超聲波液位計具有響應速度快、測量精度高、后期維護簡單、且成本不高、故障率也相對較低等特點，所以，在超聲波液位計能滿足測量的條件下，還是建議選用超聲波液位計。
以上就是“超聲波液位計與吹氣式液位計的不同原理及優缺點”的相關介紹，如欲了解更多液位開關（料位開關、液位開關）、液位計（料位計、液位計）等液位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2019年9月3日發布）
