遠傳型磁翻板液位計的組成部分
2019-09-27
遠傳型磁翻板液位計，又叫帶遠傳磁翻板液位計，或者遠傳磁翻板液位計，是通過捆綁在磁翻板液位計主測量管外壁上的干簧管遠傳變送器來實現遠傳功能的。隨著工業自動化水平的提高，遠傳型磁翻板液位計與電動型儀表和顯示儀表相連接，達到控制、顯示、調節和報警的目的，廣泛應用于電力、石油、化工、冶金、環保、樓宇、食品等行業生產過程的液位監測與控制。但仍有不少用戶對遠傳型磁翻板液位計知之甚少，為此，本文就遠傳型磁翻板液位計的組成部分介紹如下。
基本型磁翻板液位計主要用于液位的現場指示。一般來講，其主要由測量主浮筒管、磁翻板指示器、排污閥組件和過程連接法蘭組成。測量主浮筒管通過過程連接法蘭或其他的連接元件與容器連通形成連通器結構，主浮筒內的液位與容器內的液位同等高度，漂浮在浮筒液面上的磁浮子通過磁耦合作用驅動捆綁在浮筒管外的磁翻板指示器指示出液位。
二、干簧管遠傳變送器

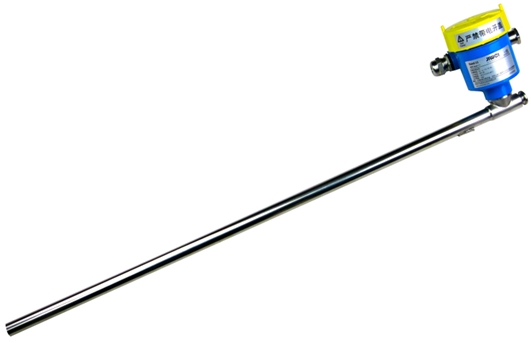

干簧管遠傳變送器可以實現遠程控制、顯示和報警的作用。其主要由干簧管傳感器、傳感器保護外管、電路轉換模塊和接線鋁殼等部分組成，其中干簧管傳感器是由一組干簧元件和電阻鏈構成，兩個干簧管之間的距離可體現出液位計的分辨率，通常每隔10mm（或5mm）一組,將干簧管和電阻等距離地焊在一條窄線路板上，干簧管和電阻的數量由液位測量范圍來決定；并在線路板外，套一根不銹鋼管進行保護；干簧管傳感器與磁翻板液位計并列安裝在浮筒一側,同處于磁性浮子的磁藕合系統中；當磁性浮子隨液位上下移動時,對應高度的干簧管受磁場作用而吸合使電阻鏈的阻值發生變化，再經過轉換電路處理后最終輸出4～20mA標準信號。外保護套管通過“L”形轉接頭與接線鋁外殼連通，鋁外殼可提供1/2"NPT或M20×1.5電氣接口，可方便地為外部提供連接接線。鋁外殼可進行180°靈活旋轉，連接線接線完畢，應旋動鋁外殼，使防水接頭朝下，防止雨水的侵入，如下圖所示。
以上就是“遠傳型磁翻板液位計的組成部分”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。

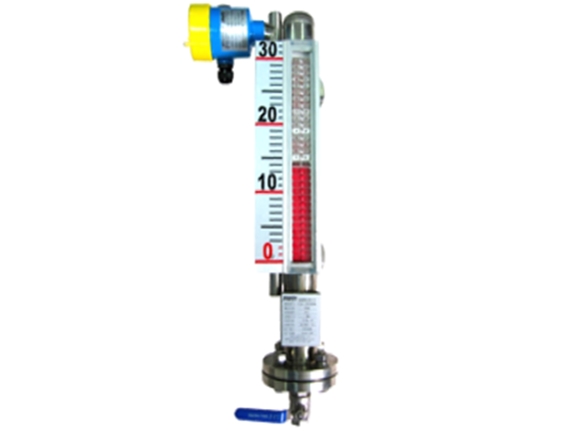

如上圖，遠傳型磁翻板液位計主要由基本型磁翻板液位計與干簧管遠傳變送器兩部分組成。
一、基本型磁翻板液位計基本型磁翻板液位計主要用于液位的現場指示。一般來講，其主要由測量主浮筒管、磁翻板指示器、排污閥組件和過程連接法蘭組成。測量主浮筒管通過過程連接法蘭或其他的連接元件與容器連通形成連通器結構，主浮筒內的液位與容器內的液位同等高度，漂浮在浮筒液面上的磁浮子通過磁耦合作用驅動捆綁在浮筒管外的磁翻板指示器指示出液位。
二、干簧管遠傳變送器
干簧管遠傳變送器可以實現遠程控制、顯示和報警的作用。其主要由干簧管傳感器、傳感器保護外管、電路轉換模塊和接線鋁殼等部分組成，其中干簧管傳感器是由一組干簧元件和電阻鏈構成，兩個干簧管之間的距離可體現出液位計的分辨率，通常每隔10mm（或5mm）一組,將干簧管和電阻等距離地焊在一條窄線路板上，干簧管和電阻的數量由液位測量范圍來決定；并在線路板外，套一根不銹鋼管進行保護；干簧管傳感器與磁翻板液位計并列安裝在浮筒一側,同處于磁性浮子的磁藕合系統中；當磁性浮子隨液位上下移動時,對應高度的干簧管受磁場作用而吸合使電阻鏈的阻值發生變化，再經過轉換電路處理后最終輸出4～20mA標準信號。外保護套管通過“L”形轉接頭與接線鋁外殼連通，鋁外殼可提供1/2"NPT或M20×1.5電氣接口，可方便地為外部提供連接接線。鋁外殼可進行180°靈活旋轉，連接線接線完畢，應旋動鋁外殼，使防水接頭朝下，防止雨水的侵入，如下圖所示。
干簧管遠傳變送器在使用時，通常是緊貼浮筒外表面捆綁。當浮筒里面的浮子隨著液位變化時，上下移動，浮子中的磁鋼所在的位置將改變干簧管中磁開關的狀態（閉合），只有在磁鋼作用范圍內的干簧管閉合，其它都處于開路狀態，從而改變回路的電阻值，隨著浮子的位置變化，回路輸出電路的阻值也會發生變化，再通過電流轉換，可以轉化為4～20mA信號輸出。
計為生產的Reed-11干簧管遠傳變送器、SW-11磁開關、SW-21輕巧型磁開關，均通過隔爆和本安雙重防爆認證，可與各種型號的磁翻板液位計配合使用，實現液位的遠程控制。以上就是“遠傳型磁翻板液位計的組成部分”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2019年9月27日發布）
