超聲波液位計的安裝原則及安裝須知
2019-12-22
超聲波液位計由微處理器進行控制、運作并監測具體液位情況。作為一種先進的液位測量儀表，超聲波液位計在監測液位變化方面給眾多企業都帶來了極大便利。為了更好地使用超聲波液位計，在超聲波液位計的安裝過程中應遵循哪些原則？有哪些安裝須知呢？
在安裝時，應注意超聲波液位計探頭的發射位置到最低液位的距離，不得大于超聲波液位計所能測量的整個范圍。
2．在安裝超聲波液位計時，應注意使探頭發射面應與被測液面保持平行，這樣聲波就可以垂直發射到被測液面，以保證最大能量的返回和測量的精度。
3．安裝時，應注意液位計所具有的盲區。根據盲區的范圍決定最高液面與探頭發射面的距離，應大于超聲波液位計的盲區。
二、超聲波液位計的安裝須知
1．在傳感器發射脈沖超聲波時，都具有一定的發射角，因此從傳感器下沿到被測介質表面之間與其發射超聲波波束的區域內應盡量清除障礙物，并于安裝時盡可能避開罐內原有設施，如：人梯、限位開關、加熱設備、支架等等。
2．傳感器所發射的波束輻射范圍內，不能有障礙物，不可與加料料流相交。安裝時應盡量避開池內或容器內設施，如扶梯、管路、攪拌器等。如果無法避免障礙物的干擾，則建議安裝時對超聲波液位計進行"虛假回波"設置。在這一點上，計為Uson系列超聲波液位計均采用特殊回波處理方式，能有效避免虛假回波，測量得出的數據準確可靠。
3．由于聲束角的存在，安裝超聲波液位計時注意最高料位不得進入儀表的測量盲區，且儀表探頭距罐壁必須保持一定的距離，并盡可能使換能器的發射方向與液面垂直。計為Uson系列超聲波液位計測量范圍（工作范圍）和最大的測量間距如下圖所示（①為滿，②為空，即最大測量間距），③為測量范圍）。
9．不要在同一個容器里安裝多個超聲波液位計，以避免彼此干擾而產生測量誤差。
10．安裝地點應盡可能遠離易產生強電磁干擾的設備。應盡量避免安裝在液面容易堆積泡沫、漂浮物或劇烈波動的地方，因為會影響回波質量，產生虛假回波，從而影響測量精度。必要時可加裝導波管，其長度至最低液位即可，應保證管內、外液體能自由、同步升降，內壁要光滑。
11．應在液位計的標稱環境溫度下使用。盡量不要使用在有水蒸汽的場合，如果有蒸汽，易形成水珠附著在探頭表面，對正常測量造成影響。
12．當容器上有接管無法縮短使得探頭發射面不能伸出容器內壁時或者探頭發射面到最高液位的距離小于盲區，導致無法正確檢測時，需加裝延伸管，延伸管應與液面垂直，內壁要光滑。
嚴格遵循上述安裝原則和注意事項安裝，就可有效避免安裝中產生的一系列問題，就能充分發揮超聲波液位計聲波方向性好、強度易控制、不與被測介質直接接觸等優點，更好地用于液位測量。
以上就是“安裝超聲波液位計需要注意的問題”的相關介紹，如您對超聲波液位計在安裝方面仍有疑問，或者欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
一、超聲波液位計的安裝原則
1．在安裝超聲波液位計時，應根據超聲波液位計的量程進行安裝。在安裝時，應注意超聲波液位計探頭的發射位置到最低液位的距離，不得大于超聲波液位計所能測量的整個范圍。
2．在安裝超聲波液位計時，應注意使探頭發射面應與被測液面保持平行，這樣聲波就可以垂直發射到被測液面，以保證最大能量的返回和測量的精度。
3．安裝時，應注意液位計所具有的盲區。根據盲區的范圍決定最高液面與探頭發射面的距離，應大于超聲波液位計的盲區。
二、超聲波液位計的安裝須知
1．在傳感器發射脈沖超聲波時，都具有一定的發射角，因此從傳感器下沿到被測介質表面之間與其發射超聲波波束的區域內應盡量清除障礙物，并于安裝時盡可能避開罐內原有設施，如：人梯、限位開關、加熱設備、支架等等。
2．傳感器所發射的波束輻射范圍內，不能有障礙物，不可與加料料流相交。安裝時應盡量避開池內或容器內設施，如扶梯、管路、攪拌器等。如果無法避免障礙物的干擾，則建議安裝時對超聲波液位計進行"虛假回波"設置。在這一點上，計為Uson系列超聲波液位計均采用特殊回波處理方式，能有效避免虛假回波，測量得出的數據準確可靠。

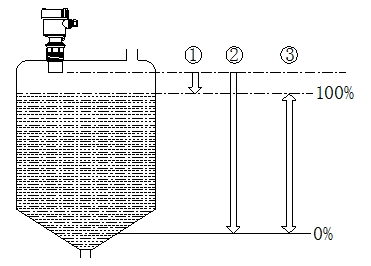

3．由于聲束角的存在，安裝超聲波液位計時注意最高料位不得進入儀表的測量盲區，且儀表探頭距罐壁必須保持一定的距離，并盡可能使換能器的發射方向與液面垂直。計為Uson系列超聲波液位計測量范圍（工作范圍）和最大的測量間距如下圖所示（①為滿，②為空，即最大測量間距），③為測量范圍）。

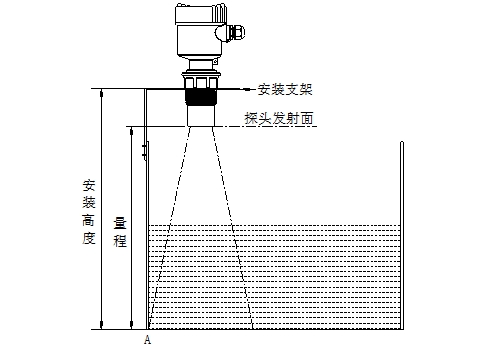

4．若將超聲波液位計安裝于溝槽，首先需要注意支架的承重能力，其次要使得發射角遠點不要超越A點邊界（如下圖所示），最后要確保安裝高度在該超聲波液位計的量程范圍之內。

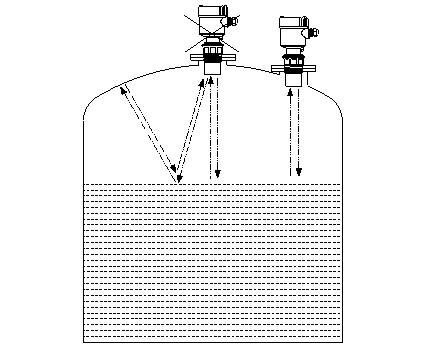

5．對于拱形罐而言，超聲波液位計應偏離罐頂中心位置安裝，以避免形成多次反射回波，導致測量出現偏差。正確的安裝位置應在灌頂半徑的1/2或2/3處，具體如下圖所示：

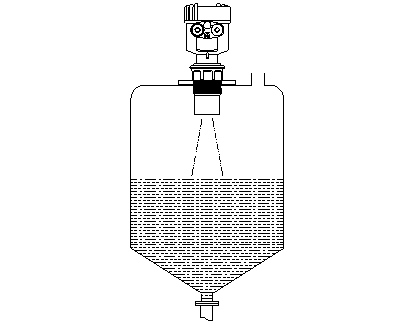

6．錐形罐的安裝較為簡單，超聲波液位計的最佳安裝位置是錐形罐容器的頂部中央位置，以保證能夠測量到容器最底部的位置，實現測量范圍最大化，如下圖：
7．應注意避開液體出入口和震動較大的位置安裝，如安裝在輕震動區域，可安裝橡膠墊圈減振。露天安裝應加裝防護罩，以遮陽擋雨。
8．超聲波液位計一般采用螺紋或法蘭安裝，由于吊裝易受風的影響而產生晃動，不建議吊裝。9．不要在同一個容器里安裝多個超聲波液位計，以避免彼此干擾而產生測量誤差。
10．安裝地點應盡可能遠離易產生強電磁干擾的設備。應盡量避免安裝在液面容易堆積泡沫、漂浮物或劇烈波動的地方，因為會影響回波質量，產生虛假回波，從而影響測量精度。必要時可加裝導波管，其長度至最低液位即可，應保證管內、外液體能自由、同步升降，內壁要光滑。
11．應在液位計的標稱環境溫度下使用。盡量不要使用在有水蒸汽的場合，如果有蒸汽，易形成水珠附著在探頭表面，對正常測量造成影響。
12．當容器上有接管無法縮短使得探頭發射面不能伸出容器內壁時或者探頭發射面到最高液位的距離小于盲區，導致無法正確檢測時，需加裝延伸管，延伸管應與液面垂直，內壁要光滑。
嚴格遵循上述安裝原則和注意事項安裝，就可有效避免安裝中產生的一系列問題，就能充分發揮超聲波液位計聲波方向性好、強度易控制、不與被測介質直接接觸等優點，更好地用于液位測量。
以上就是“安裝超聲波液位計需要注意的問題”的相關介紹，如您對超聲波液位計在安裝方面仍有疑問，或者欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2019年12月22日發布）
