磁翻板液位計的結構組成和特點有哪些
2020-02-20
磁翻板液位計是基于連通器和磁性耦合原理而工作的。作為一種常見的液位測量儀表，被廣泛用于石油化工、倉儲運輸等行業對各種貯罐、儲槽、球型容器和鍋爐等設備內的介質進行液位檢測。有關磁翻板液位計的原理，大家都耳熟能詳，但對其結構和特點卻知之甚少。那么，磁翻板液位計的結構組成和特點有哪些呢？
一、磁翻板液位計的結構組成
磁翻板液位計的結構組成主要有以下幾個部分，分別為：①指示器、②磁浮子、③浮筒、④連接法蘭、⑤排污閥。
圖中②對應的為磁浮子，在浮筒內與被測液體直接接觸，并隨被測容器中的液位升降而升降。防腐型磁翻板液位計的磁浮子還需外襯PTFE。
圖中③對應的為浮筒，通過過程連接與被測容器連接在一起，從而形成連通器結構，實現對液位的測量。為滿足測量腐蝕性液體的需要，防腐型磁翻板液位計的浮筒需內襯PTFE。
圖中④對應的為連接法蘭。作為浮筒與被測容器之間的連接小管上的緊固件，根據工況的不同，需要選擇不同壓力和直徑的過程連接法蘭與其相適應。一般將兩個連接法蘭之間的距離作為磁翻板液位計的量程。此外，防腐型磁翻板液位計的過程連接法蘭還需要內襯，以避免介質意外泄漏。
圖中⑤對應的排污閥，是浮筒下面的配件，主要在清洗或調試磁翻板液位計時使用。
二、計為磁翻板液位計的主要特點
與傳統磁翻板液位計相比，計為Flap-11系列磁翻板液位計主要有以下的特點和優點：
1．加寬面板，便于讀數
計為磁翻板液位計采用加寬設計的顯示面板，面板上的的標尺刻度和數字也更加清晰醒目，大大增加了儀表的可視距離和可視角度，非常便于觀察液位。
2．雙重防爆，放心使用
磁開關和干簧管遠傳變送器是與磁翻板液位計相配套的兩種儀表，它們取得國家權威機構頒發的隔爆和本安防爆證書，雙重防爆認證，在爆炸性危險的場合下使用更放心。
3．密封性好，多種選擇
采用獨特的顯示面板端蓋設計和玻璃封膠工藝的計為磁翻板液位計，防護等級高達IP66/IP67。同時，計為磁翻板液位計的防護等級有IP65、IP66/IP67可選，以滿足用戶不同應用場合的測量需求，計為磁翻板液位計的防護等級均超過國標IP54的防護要求。
4．性能優良，測量密度低
磁翻板液位計具有優良的性能，能夠測量的液體密度最低僅0.5g/cm3。
5．獨特內襯，專利保障
計為磁翻板液位計的浮筒與法蘭銜接處采用獨特的內襯工藝，有效防止因擠壓破損導致的介質泄漏所引發的意外腐蝕損壞，該工藝現已被授予國家專利。
以上就是有關“磁翻板液位計的結構組成和特點有哪些”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
一、磁翻板液位計的結構組成
磁翻板液位計的結構組成主要有以下幾個部分，分別為：①指示器、②磁浮子、③浮筒、④連接法蘭、⑤排污閥。

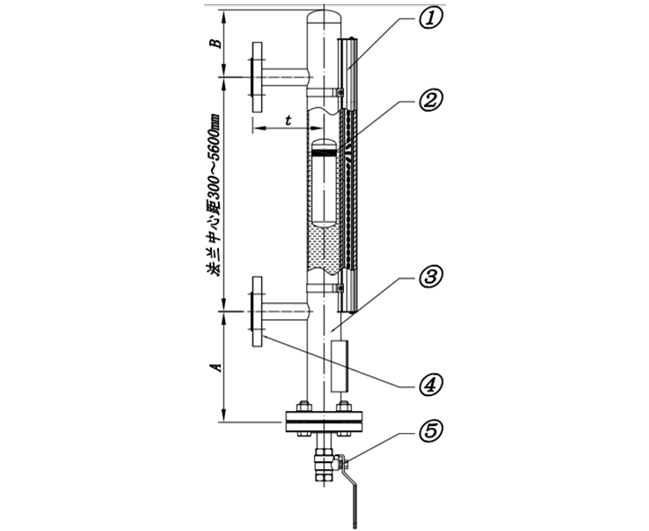

計為磁翻板液位計結構圖
上圖中①對應的為磁翻板液位計的指示器，也稱顯示面板，主要起就地顯示和觀察液位的作用，實際應用中，通常將其與浮筒捆綁在一起安裝。圖中②對應的為磁浮子，在浮筒內與被測液體直接接觸，并隨被測容器中的液位升降而升降。防腐型磁翻板液位計的磁浮子還需外襯PTFE。
圖中③對應的為浮筒，通過過程連接與被測容器連接在一起，從而形成連通器結構，實現對液位的測量。為滿足測量腐蝕性液體的需要，防腐型磁翻板液位計的浮筒需內襯PTFE。
圖中④對應的為連接法蘭。作為浮筒與被測容器之間的連接小管上的緊固件，根據工況的不同，需要選擇不同壓力和直徑的過程連接法蘭與其相適應。一般將兩個連接法蘭之間的距離作為磁翻板液位計的量程。此外，防腐型磁翻板液位計的過程連接法蘭還需要內襯，以避免介質意外泄漏。
圖中⑤對應的排污閥，是浮筒下面的配件，主要在清洗或調試磁翻板液位計時使用。
二、計為磁翻板液位計的主要特點
與傳統磁翻板液位計相比，計為Flap-11系列磁翻板液位計主要有以下的特點和優點：
1．加寬面板，便于讀數
計為磁翻板液位計采用加寬設計的顯示面板，面板上的的標尺刻度和數字也更加清晰醒目，大大增加了儀表的可視距離和可視角度，非常便于觀察液位。
2．雙重防爆，放心使用
磁開關和干簧管遠傳變送器是與磁翻板液位計相配套的兩種儀表，它們取得國家權威機構頒發的隔爆和本安防爆證書，雙重防爆認證，在爆炸性危險的場合下使用更放心。
3．密封性好，多種選擇
采用獨特的顯示面板端蓋設計和玻璃封膠工藝的計為磁翻板液位計，防護等級高達IP66/IP67。同時，計為磁翻板液位計的防護等級有IP65、IP66/IP67可選，以滿足用戶不同應用場合的測量需求，計為磁翻板液位計的防護等級均超過國標IP54的防護要求。
4．性能優良，測量密度低
磁翻板液位計具有優良的性能，能夠測量的液體密度最低僅0.5g/cm3。
5．獨特內襯，專利保障
計為磁翻板液位計的浮筒與法蘭銜接處采用獨特的內襯工藝，有效防止因擠壓破損導致的介質泄漏所引發的意外腐蝕損壞，該工藝現已被授予國家專利。
以上就是有關“磁翻板液位計的結構組成和特點有哪些”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2020年2月20日發布）
