超聲波液位計接線圖
2020-03-12
超聲波液位計是一種用于測量液位變化的測量?jī)x表，常用于敞開式槽池、儲罐、塔樓等設施的液位測量。由于其具有指向性強、方向性好、傳播能量大、傳播距離遠等顯著特點，在液位測量領域的使用范圍十分廣泛。超聲波液位計屬于精密儀器，若接線不當，則可能會影響儀表的使用性能，甚至縮短儀表壽命，所以，掌握超聲波液位計的接線技巧非常必要，為此，特就超聲波液位計的接線圖介紹如下,希望對用戶有所幫助。
計為Uson系列超聲波液位計具有三種輸出方式，在進行接線時，請按照下圖所示的接線方式進行安全接線。
計為Uson-11通用型超聲波液位計與Uson-21防爆型超聲波液位計的電纜一般采用橫截面為圓形的通用電纜。電纜橫截面直徑為5～9mm，否則無法確保電纜入口的密封效果。如需使用其它規格的電纜，請使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。
超聲波液位計的接線步驟只是其安裝過程的一部分，在進行儀表安裝前，用戶應仔細閱讀超聲波液位計說明書或使用手冊，以保證生產的順利進行，防止危險事故的發生。
以上就是有關“超聲波液位計接線圖”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量?jī)x表方面的知識，歡迎關注微信公眾號：Jiweimeter。
計為Uson系列超聲波液位計具有三種輸出方式，在進行接線時，請按照下圖所示的接線方式進行安全接線。

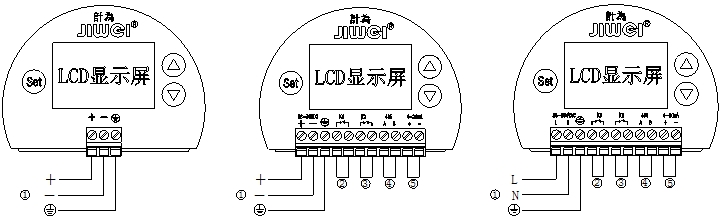

二線制輸出方式 四線制輸出方式（24VDC） 四線制輸出方式（220VAC）
超聲波液位計接線圖
①電源輸入 ②③繼電器輸出SPST ④RS485輸出 ⑤4-20mA輸出
從安全角度考慮，只有在斷電的情況下才能進行接線。對于防爆型儀表，在接線時必須遵循防爆的相關接線要求，比如嚴禁帶電開蓋。計為Uson-11通用型超聲波液位計與Uson-21防爆型超聲波液位計的電纜一般采用橫截面為圓形的通用電纜。電纜橫截面直徑為5～9mm，否則無法確保電纜入口的密封效果。如需使用其它規格的電纜，請使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。
超聲波液位計的接線步驟只是其安裝過程的一部分，在進行儀表安裝前，用戶應仔細閱讀超聲波液位計說明書或使用手冊，以保證生產的順利進行，防止危險事故的發生。
以上就是有關“超聲波液位計接線圖”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量?jī)x表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2020年3月12日發布）
