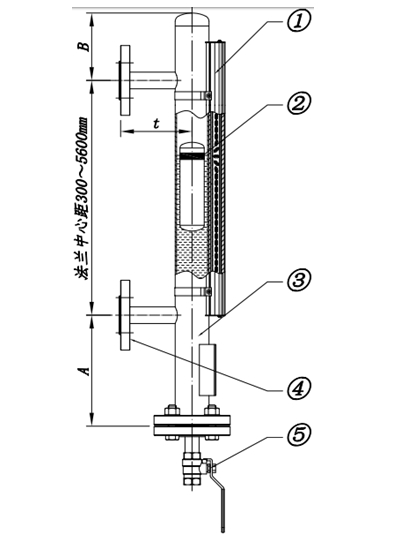

計為磁翻板液位計結構圖

　　其中：
　　①為指示器，也稱做顯示面板，指示器起著就地顯示的作用，方便遠距離觀察液位的實際情況，指示器一般與浮筒捆綁在一起，方便安裝。
　　②為磁浮子，磁浮子位于浮筒里面，與被測液體直接接觸，防腐型磁浮子通過外襯PTFE與酸堿性被測液體接觸，當被測容器中的液位升降時，磁浮子也隨之升降，從而指示當前的液位。
　　③為浮筒，浮筒通過過程連接與被測容器連接在一起，從而形成連通器，實現液位的測量。防腐型浮筒通過內襯PTFE實現與被測容器連通從而進行測量。
　　④為連接法蘭，過程連接法蘭是浮筒與被測容器之間的連接小管上的緊固件，防腐型過程連接法蘭需要內襯，特別是浮筒與過程連接的內襯處理需要達到最佳匹配狀態，才能有效地避免過程連接的法蘭接口處由于銜接擠壓而造成的內襯破裂而導致的介質泄漏引發的意外腐蝕損壞。根據不同的工況，有不同的壓力和直徑選擇。兩個連接法蘭之間的距離為磁翻板液位計的測量量程。
　　⑤為排污閥，排污閥是浮筒下面的配件，當磁翻板液位計需要清洗或調試時，能夠起到非常關鍵的作用。
　　防腐型磁翻板液位計具有以下特點：
　　（1）浮筒與法蘭銜接處采用獨特的內襯工藝，有效防止因擠壓破損導致的介質泄漏所引發的意外腐蝕損壞；
　　（2）顯示器面板加寬設計，使可視距離和可視角度大為增加，標尺刻度和數字更加醒目清晰，外形美觀大氣；
　　（3）獨特的顯示面板端蓋設計和玻璃封膠工藝，使整機防護等級達到IP66/IP67；
　　（4）配套的磁開關和干簧管遠傳變送器雙雙通過隔爆和本安雙重防爆認證；
　　（5）最低可測液體密度達0.5g/cm3。
