液位開關的種類
2018-01-10
液位開關作為一種常見的測量液位位置的傳感器，在鋼鐵、化工、醫藥、食品飲料等行業有著廣泛的應用。由于現場工況復雜，需求多樣，與之相適應，液位開關的種類也多種多樣。其中比較常見的主要有音叉液位開關、浮球液位開關、光電液位開關、電極式液位開關等。
一、音叉液位開關
音叉液位開關是采用壓電器件實現叉體的振動驅動與檢測。當叉體與被測液體接觸時，叉體的諧振頻率明顯降低，振動頻率的變化直接反映在壓電檢測器件的輸出信號上，檢測電路對頻率的變化進行判別并輸出一個開關信號。計為Ring-11音叉液位開關和計為Ring-21音叉液位開關具有較強的抗干擾能力，免受泡沫、氣泡和振動等的影響，具有較高可靠性。由于計為音叉液位開關采用緊湊型設計，特別適合管道等狹小空間的液位測量。
浮球液位開關，其原理是利用浮球液位開關的磁性浮子隨液位上升或下降，使傳感器監測管內設定位置的干簧管芯片產生吸合或斷開的動作，發出報警信號。浮球液位開關結構小巧、安裝方便、價格低廉、無需調試、性價比高，現場工況簡單的場合較多使用該款產品。
電極式液位開關是利用液體的導電性來監測液位的高低，介質接觸到極棒，便會導電從而輸出報警信號。該類型的液位開關可多點控制，控制位置由客戶需求而定，具有突波保護功能，可有效防止突波干擾，不過電極式液位開關僅適用于導電液體，且該液體不能有揮發性。

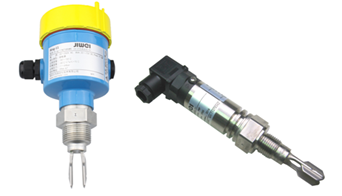

一、音叉液位開關
音叉液位開關是采用壓電器件實現叉體的振動驅動與檢測。當叉體與被測液體接觸時，叉體的諧振頻率明顯降低，振動頻率的變化直接反映在壓電檢測器件的輸出信號上，檢測電路對頻率的變化進行判別并輸出一個開關信號。計為Ring-11音叉液位開關和計為Ring-21音叉液位開關具有較強的抗干擾能力，免受泡沫、氣泡和振動等的影響，具有較高可靠性。由于計為音叉液位開關采用緊湊型設計，特別適合管道等狹小空間的液位測量。
圖一、音叉液位開關

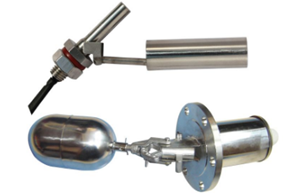

二、浮球液位開關浮球液位開關，其原理是利用浮球液位開關的磁性浮子隨液位上升或下降，使傳感器監測管內設定位置的干簧管芯片產生吸合或斷開的動作，發出報警信號。浮球液位開關結構小巧、安裝方便、價格低廉、無需調試、性價比高，現場工況簡單的場合較多使用該款產品。
圖二、浮球液位開關

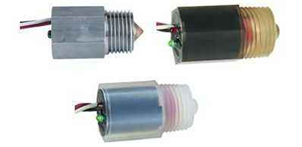

三、光電液位開關光電液位開關的傳感器內包含一個紅外線發光二極管和一個光電接收器。發光二極管所發出的光被導入傳感器頂部的棱鏡，如果沒有液體，光直接從棱鏡反射回接收器。當有液體時，則光折射到液體中，從而使接收器接收不到或只能接收到少量光線，接收器驅動內部的電氣開關工作，從而發出報警信號。
圖三、光電液位開關

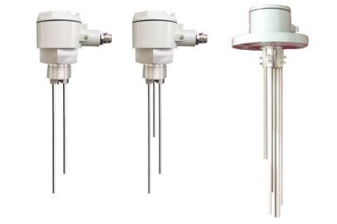

四、電極式液位開關電極式液位開關是利用液體的導電性來監測液位的高低，介質接觸到極棒，便會導電從而輸出報警信號。該類型的液位開關可多點控制，控制位置由客戶需求而定，具有突波保護功能，可有效防止突波干擾，不過電極式液位開關僅適用于導電液體，且該液體不能有揮發性。
圖四、電極式液位開關
以上對“液位開關的種類”做了簡要介紹，希望對大家了解液位開關有所幫助。如欲了解更多液位開關、磁翻板液位計等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2018年1月10日發布）
