磁翻板液位計工作原理圖
2018-03-07
磁翻板液位計的歷史悠久、種類繁多、應用廣泛。那么，磁翻板液位計的工作原理是怎樣的，或者說磁翻板液位計是如何工作的呢？這就涉及到磁翻板液位計的工作原理。
在介紹磁翻板液位計的工作原理前，我們先了解下磁翻板液位計的整體結構，如圖1，圖中序號所指分別代表：①指示器；②磁浮子；③浮筒；④連接法蘭；⑤排污閥。
標準型磁翻板液位計，316L不銹鋼材質，經濟實用；
經濟型磁翻板液位計：304無縫不銹鋼管，適用于大多數腐蝕性液體的測量，
內襯型磁翻板液位計：浮筒采用304內襯PTFE，抗強酸堿腐蝕；
塑料型磁翻板液位計：重量更輕 ，適應于低壓強防腐性液體的測量。
除此之外，與SW-11磁開關和Reed-11干簧管遠傳變送器配套，可達到遠程實時監測控制的目的，根據用戶需要，還可提供頂裝、側裝、過程溫度最高可達350℃、保溫隔熱（電伴熱、蒸汽加熱、真空夾套）、防霜附加裝置等可供選擇，以滿足各種復雜工況的應用需求。
在介紹磁翻板液位計的工作原理前，我們先了解下磁翻板液位計的整體結構，如圖1，圖中序號所指分別代表：①指示器；②磁浮子；③浮筒；④連接法蘭；⑤排污閥。

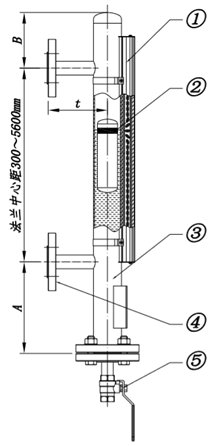

圖1 磁翻板液位計的結構圖
磁翻板液位計可以說是基于連通器和磁性耦合原理工作的。若被測容器中的液位發生改變時，浮筒內的磁性浮子也隨之上下浮動，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置，如圖2。一般地，當容器內液位上升時，翻片呈紅色，當容器內液位下降時，翻片由紅色轉變?yōu)榘咨纱瞬浑y理解，指示器的紅白交界處就是容器內液位的實際高度。

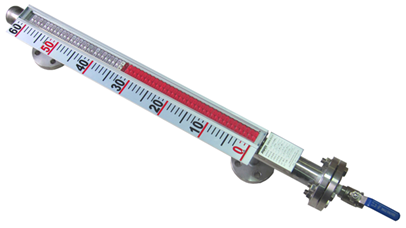

圖2 計為Flap-11A標準型磁翻板液位計
磁翻板液位計一般安裝于容器側部（如圖3），少數情況下采用頂裝形式（如圖4）。若采用頂裝形式，則須注意其高度是否會受自然風力的影響，詳情可以參考頂裝式磁翻板液位計安裝注意事項一文。

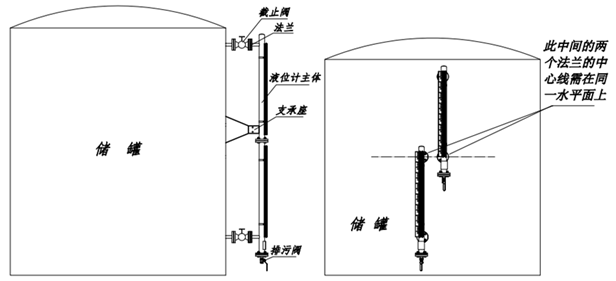

圖3 磁翻板液位計安裝示意圖

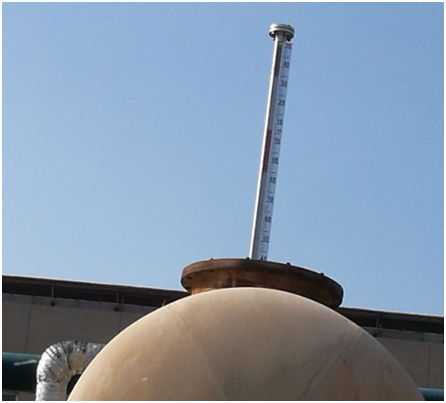

圖4 計為頂裝磁翻板液位計
計為自動化生產的Flap-11磁翻板液位計被廣泛應用于測量石油、化學試劑、有機溶劑等液體，由于其具有許多獨創性的技術，自面世以來備受合作伙伴歡迎，在業內亦引起不小反響。目前Flap-11系列磁翻板液位計主要有以下型號可供選擇：標準型磁翻板液位計，316L不銹鋼材質，經濟實用；
經濟型磁翻板液位計：304無縫不銹鋼管，適用于大多數腐蝕性液體的測量，
內襯型磁翻板液位計：浮筒采用304內襯PTFE，抗強酸堿腐蝕；
塑料型磁翻板液位計：重量更輕 ，適應于低壓強防腐性液體的測量。
除此之外，與SW-11磁開關和Reed-11干簧管遠傳變送器配套，可達到遠程實時監測控制的目的，根據用戶需要，還可提供頂裝、側裝、過程溫度最高可達350℃、保溫隔熱（電伴熱、蒸汽加熱、真空夾套）、防霜附加裝置等可供選擇，以滿足各種復雜工況的應用需求。
以上就是有關“磁翻板液位計工作原理圖”的相關介紹，如欲了解更多料位開關、液位開關、液位計等物位測量?jī)x表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2018年3月7日發布）
