超聲波液位計參數介紹
2018-12-28
為使超聲波液位計更好地滿足現場工況的需求，結合超聲波液位計的具體參數進行選擇就顯得頗為必要。下面談?wù)劤暡ㄒ何挥?jì)的主要參數，以幫助儀表用戶更好地選型。
一、超聲波液位計的量程

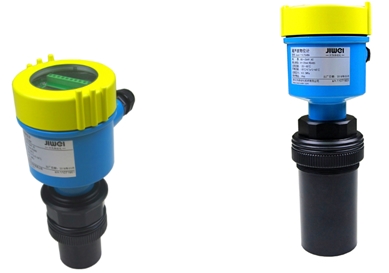

可以分為：5m/10m、15m等不同量程，如下圖所示。
量程5m/10m 量程：15m
二、超聲波液位計的探頭計為生產研發的Uson-11系列超聲波液位計依據其測量量程的不同分別配置了不同的探頭（換能器）。
超聲波液位計的探頭可分為標準探頭和防腐探頭，其中標準探頭的材質為普通ABS用于非腐蝕性環境，防腐探頭采用PVDF材質，其具有良好的耐化學腐蝕性、耐高溫性、耐氧化性、耐候性、耐輻射性。
三、超聲波液位計的盲區
由于超聲波液位計自身結構的原因，當壓電陶瓷片接收到激勵脈沖信號產生振蕩，發射出超聲波。當電脈沖信號停止后，壓電晶體和周圍材料的振蕩并不會馬上消失，會有一個余振消除的過程。在激勵余震這個過程中探頭是無法識別回波的，所以距離探頭表面一定距離的回波無法測量，從而產生一個測量上的盲區，通常盲區范圍在0.3～0.6m。
四、超聲波液位計的輸出形式
在輸出方式方面計為Uson-11超聲波液位計配備有二線制和四線制兩種，另外可以選配RS485。其中二線制的功耗為0.72W，四線制功耗為3.1W。
上文是超聲波液位計的主要參數，如需了解超聲波液位計的更多參數，可以參照下表：
測量量程
5m,10m,15m
換能器材質
普通：ABS
防腐：PVDF
盲區
≤0.3m（5m/10m）
≤0.6m(15m)
分辨率
設定量程的±0.3%
波束角
6°（5m量程）、8°（10m量程）、10°（15m量程）
誤差
≤1%
顯示
LCD液晶顯示屏
按鍵
三按鍵
輸入額定電壓
85～264V AC 50/60Hz
18～30VDC
輸出形式
二線制4～20mA
四線制4～20mA
選配：RS485/繼電器輸出
繼電器觸點容量
4A 250V AC/30V DC
環境溫度
-20～60℃
過程溫度
-20～80℃
過程壓力
常壓
電纜接口
M20x1.5
外殼材料
鋁合金
過程連接
螺紋
法蘭
防護等級
IP66/IP67
以上就是“超聲波液位計參數”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
