超長型磁翻板液位計應如何安裝
2019-01-04
磁翻板液位計作為一種液位測量儀表，常用于各種塔、罐、槽、球型容器和鍋爐等設備內液位的檢測。由于其具有具有結構簡單、指示醒目、測量準確、維護量小等諸多優點，一直頗受用戶歡迎，廣泛應用在石油、化工等領域諸多液位測量場合。此外，根據不同工況特點和用戶需求，磁翻板液位計還可做到高密封、防腐蝕、大量程，用于復雜工況下的液位測量。像超長型磁翻板液位計就可以用在儲罐超長，需要測量的范圍較大的工況。但如果安裝不當，會影響到儀表的正常工作，那么，超長型的磁翻板液位計應如何安裝呢？

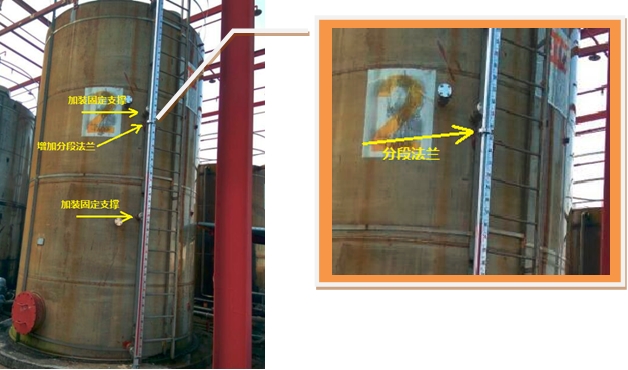

一般來講，在進行分段制作時，需要將磁翻板液位計的浮筒分成2段或2段以上，利用連接法蘭將浮筒連接起來。顯示面板在此處被截斷不連續，但這并不影響對整臺磁翻板液位計液位的觀測和判斷。由于連接起來的磁翻板液位計尺寸較長，在安裝時需要在中間增加支撐法蘭或其他支撐結構，以確保超長型磁翻板液位計牢固可靠，如上圖所示。
為了供現場儀表操作人員更好地使用超長型磁翻板液位計，特將超長型磁翻板液位計安裝方面的注意事項歸納如下：
1．在拆開包裝箱時應小心謹慎，取出分段的磁翻板液位計后，將其擺放在平坦的地面或平臺上。然后將各段對接法蘭用螺栓連接起來，對接兩邊的法蘭內孔要求平滑過渡，同時應確保對接時的磁翻板液位計整體呈垂直狀態，以使浮子在浮筒內能夠上下順暢移動。
2．將磁翻板液位計的上下連接法蘭和儲罐的上下固定法蘭連接，一般在上下連接法蘭與儲罐之間需增設截止閥，以便在儀表檢修或有故障時切斷磁翻板液位計時使用。同時，在磁翻板液位計中間部位需增設支撐法蘭，用以增加強度和克服其自身重量，保證安裝牢固不晃動。根據磁翻板液位計的長短來確定中間支撐點的數量。
3．打開底部法蘭，在裝入磁浮子時，應注意將重端帶磁性的一端向上，避免裝反。
4．為避免磁翻板液位計的正常工作受到影響，在磁翻板液位計的筒體周圍，不許有鐵或磁體靠近，也禁用鐵質卡箍。
5．磁翻板液位計浮筒內不應有固體雜質進入，以免對浮子造成堵塞。可根據介質情況，增加過濾網，并定期清洗浮筒，清除內部雜質。
6．磁翻板液位計安裝完畢后，需用磁鋼進行校正，使零位以上顯示銀白色，零位以下顯示紅色。
7．磁翻板液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩流入，避免液體介質帶著浮子急速上升，造成翻片翻亂或翻轉失靈。如遇此現象，可用磁鋼進行校正。
從上面幾點安裝要求來看，超長型磁翻板液位計的安裝和維護非常講究，我們只有熟練掌握并嚴格按照上述操作規范進行正確安裝、定期檢查和維護保養，才能使磁翻板液位計工作得更穩定、使用得更長久。
一般來講，在進行分段制作時，需要將磁翻板液位計的浮筒分成2段或2段以上，利用連接法蘭將浮筒連接起來。顯示面板在此處被截斷不連續，但這并不影響對整臺磁翻板液位計液位的觀測和判斷。由于連接起來的磁翻板液位計尺寸較長，在安裝時需要在中間增加支撐法蘭或其他支撐結構，以確保超長型磁翻板液位計牢固可靠，如上圖所示。
為了供現場儀表操作人員更好地使用超長型磁翻板液位計，特將超長型磁翻板液位計安裝方面的注意事項歸納如下：
1．在拆開包裝箱時應小心謹慎，取出分段的磁翻板液位計后，將其擺放在平坦的地面或平臺上。然后將各段對接法蘭用螺栓連接起來，對接兩邊的法蘭內孔要求平滑過渡，同時應確保對接時的磁翻板液位計整體呈垂直狀態，以使浮子在浮筒內能夠上下順暢移動。
2．將磁翻板液位計的上下連接法蘭和儲罐的上下固定法蘭連接，一般在上下連接法蘭與儲罐之間需增設截止閥，以便在儀表檢修或有故障時切斷磁翻板液位計時使用。同時，在磁翻板液位計中間部位需增設支撐法蘭，用以增加強度和克服其自身重量，保證安裝牢固不晃動。根據磁翻板液位計的長短來確定中間支撐點的數量。
3．打開底部法蘭，在裝入磁浮子時，應注意將重端帶磁性的一端向上，避免裝反。
4．為避免磁翻板液位計的正常工作受到影響，在磁翻板液位計的筒體周圍，不許有鐵或磁體靠近，也禁用鐵質卡箍。
5．磁翻板液位計浮筒內不應有固體雜質進入，以免對浮子造成堵塞。可根據介質情況，增加過濾網，并定期清洗浮筒，清除內部雜質。
6．磁翻板液位計安裝完畢后，需用磁鋼進行校正，使零位以上顯示銀白色，零位以下顯示紅色。
7．磁翻板液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩流入，避免液體介質帶著浮子急速上升，造成翻片翻亂或翻轉失靈。如遇此現象，可用磁鋼進行校正。
從上面幾點安裝要求來看，超長型磁翻板液位計的安裝和維護非常講究，我們只有熟練掌握并嚴格按照上述操作規范進行正確安裝、定期檢查和維護保養，才能使磁翻板液位計工作得更穩定、使用得更長久。
以上就是“超長型磁翻板液位計應如何安裝”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2019年1月4日發布）
