振棒料位開關的安裝及注意事項
2019-02-02
振棒料位開關主要用于固體顆粒狀的料位測量。為使廣大儀表用戶更好地使用振棒料位開關，本文以計為Tube-11振棒料位開關為例，談?wù)務癜袅衔婚_關的安裝及其注意事項。
計為Tube-11振棒料位開關是計為自動化自主研發的國產首款基于雙管設計的棒狀振動料位開關，產品最低測量密度可達0.02g/cm3，主要用于測量顆粒狀固體料位，能夠滿足絕大部分顆粒狀料位的現場測量要求。計為Tube-11振棒料位開關的各項性能指標在行業內居于領先水平，產品可靠性極高。
在安裝計為Tube-11振棒料位開關之前，應先對儀表型號是否滿足現場的環境要求進行確認，如：過程壓力、過程溫度、介質的化學性能等，以確保儀表在安裝后能夠正常使用。
一、振棒料位開關的安裝方式
根據應用工況的不同，振棒料位開關的安裝主要有水平安裝和垂直安裝兩種。
1．水平安裝
水平安裝是振棒料位開關水平較為常見的安裝方式。在測量誤差允許在幾厘米范圍內，最好將Tube-11振棒料位開關向下傾斜約20°后安裝，這樣可有效避免由于物料在探頭上的粘附而造成的測量誤差。
2．垂直安裝
垂直安裝時，為了避免在圓柱容器中固料錐形或沿壁堆積所造成的測量誤差，最好將振棒料位開關安裝在距離容器壁d/6處，如圖2所示。
計為Tube-11振棒料位開關是計為自動化自主研發的國產首款基于雙管設計的棒狀振動料位開關，產品最低測量密度可達0.02g/cm3，主要用于測量顆粒狀固體料位，能夠滿足絕大部分顆粒狀料位的現場測量要求。計為Tube-11振棒料位開關的各項性能指標在行業內居于領先水平，產品可靠性極高。
在安裝計為Tube-11振棒料位開關之前，應先對儀表型號是否滿足現場的環境要求進行確認，如：過程壓力、過程溫度、介質的化學性能等，以確保儀表在安裝后能夠正常使用。
一、振棒料位開關的安裝方式
根據應用工況的不同，振棒料位開關的安裝主要有水平安裝和垂直安裝兩種。
1．水平安裝
水平安裝是振棒料位開關水平較為常見的安裝方式。在測量誤差允許在幾厘米范圍內，最好將Tube-11振棒料位開關向下傾斜約20°后安裝，這樣可有效避免由于物料在探頭上的粘附而造成的測量誤差。
圖1振棒料位開關水平安裝圖
a一般擋板防護類型
b粗糙或具有較大磨損性物料的擋板類型
如果振棒料位開關被用于測量快速升降和快速流動的物料，為安全起見，需要按照上圖1所示的方式，在振動體的上方安裝防護擋板。
一般來講，為有效保護探頭使之不致因物料沖擊而受損，所安裝的防護擋板的長度應大于探頭水平安裝的插入長度，（一般性物料防護擋板的方式可參見圖1中“a”）。但如果被測的是粗糙或具有很大磨損性的物料，最好選擇凹型防護擋板。這種擋板能夠讓物料在凹槽內形成一定的堆積，進而減少物料對擋板的直接沖擊，從而使防護擋板的使用壽命得以提高（擋板類型請參見圖1中的“b”）。2．垂直安裝
垂直安裝時，為了避免在圓柱容器中固料錐形或沿壁堆積所造成的測量誤差，最好將振棒料位開關安裝在距離容器壁d/6處，如圖2所示。
圖2振棒料位開關垂直安裝圖

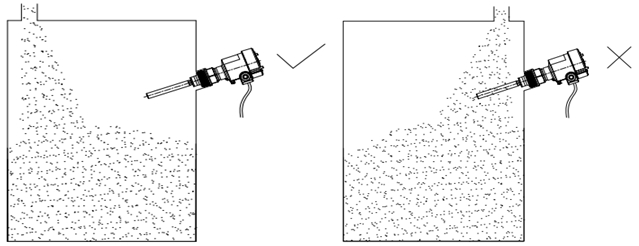

二、安裝時應注意避開入料口安裝
無論水平安裝還是垂直安裝，在安裝時，為避免因安裝在入料口位置而造成的測量誤差，甚至因物料沖擊所導致的儀表損壞，計為Tube-11振棒料位開關的安裝位置以選擇在避開入料口的位置進行安裝為宜。如圖3所示。
圖3振棒料位開關避開入料口的安裝示意圖
事實上，在選購振棒料位開關時，選擇質量穩定的振棒料位開關固然重要，掌握正確的安裝方法和注意事項，對于保證振棒料位開關更為可靠地工作，有效防止料位開關輸出誤報信號同樣重要。所以，儀表用戶在安裝和使用振棒料位開關前，應對振棒料位開關的安裝及注意事項進行了解和掌握。
以上是有關“振棒料位開關的安裝及注意事項”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2019年2月2日）
