二線制、三線制和四線制等儀表線制的區分及選用
2019-05-05
在儀表采購過程中，通常會碰到二線制、三線制和四線制的選用問題。那么，這些“儀表線制”（指儀表供電和標準信號傳輸采用的導線數）究竟應如何區分和選用呢？

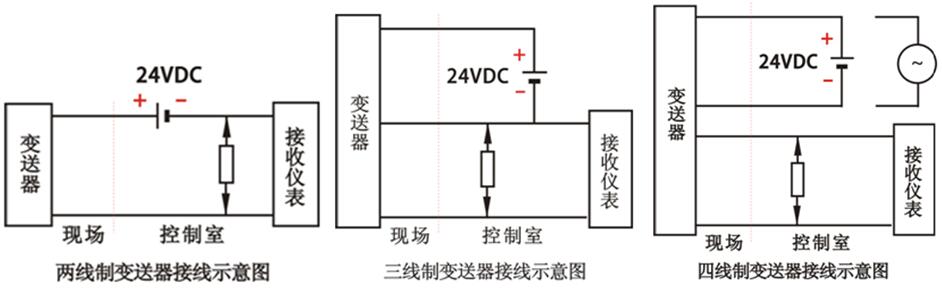

一、二線制、三線制和四線制的區分
其實，幾線制的稱謂，是在兩線制變送器誕生后才有的。這是電子放大器在儀表中廣泛應用的結果，放大的本質就是一種能量轉換過程，這就離不開供電。因此最先出現的是四線制的變送器。
1．四線制
四線制就是供電回路和信號回路各自獨立，采用隔離電路分開，兩根線負責電源的供應，另外兩根線負責輸出被轉換放大的信號(如電壓、電流等)。用于隔離的4～20mA標準信號，通常不接地，電源可以是DC 24V，也可以是AC 220V，但大多為AC 220V。
2．三線制
所謂三線制就是電源正端用一根線，信號輸出正端用一根線，電源負端和信號負端共用一根線，用于電壓參考點和電流回路。其供電大多為DC 24V，輸出信號有4～20mA DC標準信號。
3．二線制
二線制是兩根導線供電的同時傳輸4～20mA標準信號。非此4～20mA標準信號不稱為兩線制。二線制供電為DC 24V，輸出信號為DC 4～20mA。
二線制儀表的應用，采用4～20mA信號，現場儀表就可實現二線制，目前采用二線制的產品非常廣泛。
2．減少非安全電壓供電，一般選用三線制儀表。
當用兩線制提供的功率不足以給儀表供電時，采用三線制方式。為了滿足儀表需要的供電功率設計，把變送器的供電由AC 220V改為低壓直流供電，如電源從DC 24V電源箱取用，減少非安全電壓供電。這樣就有了三線制的變送器產品。
3．功率大于10W，精度要求較高時，一般選用四線制儀表。
由于轉換電路復雜、功耗大等原因，現在很多儀表仍優先選用四線制，像質量流量計需要振動功耗，電磁流量計需要勵磁功耗，2個表的功率都到了10W以上，所以得四線制。
可見，對于用戶而言，選型時應根據本單位的實際情況，如信號制的統一、防爆要求、接收設備的要求等問題來綜合考慮選擇。
要指出的是三線制和四線制變送器輸出的4～20mA信號，由于其輸出電路原理及結構與二線制的不同，因此在應用中要注意其輸出負端能否和24V電源的負線相接能否共地，必要時可采用配電器、安全柵等隔離措施，以便和其它儀表共電、共地及避免附加干擾的產生。
以上就是“二線制、三線制和四線制等儀表線制的區分及選用”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
一、二線制、三線制和四線制的區分
其實，幾線制的稱謂，是在兩線制變送器誕生后才有的。這是電子放大器在儀表中廣泛應用的結果，放大的本質就是一種能量轉換過程，這就離不開供電。因此最先出現的是四線制的變送器。
1．四線制
四線制就是供電回路和信號回路各自獨立，采用隔離電路分開，兩根線負責電源的供應，另外兩根線負責輸出被轉換放大的信號(如電壓、電流等)。用于隔離的4～20mA標準信號，通常不接地，電源可以是DC 24V，也可以是AC 220V，但大多為AC 220V。
2．三線制
所謂三線制就是電源正端用一根線，信號輸出正端用一根線，電源負端和信號負端共用一根線，用于電壓參考點和電流回路。其供電大多為DC 24V，輸出信號有4～20mA DC標準信號。
3．二線制
二線制是兩根導線供電的同時傳輸4～20mA標準信號。非此4～20mA標準信號不稱為兩線制。二線制供電為DC 24V，輸出信號為DC 4～20mA。
二、二線制、三線制和四線制的選用
1．功率較小且經濟實惠，一般選用二線制。二線制儀表的應用，采用4～20mA信號，現場儀表就可實現二線制，目前采用二線制的產品非常廣泛。
2．減少非安全電壓供電，一般選用三線制儀表。
當用兩線制提供的功率不足以給儀表供電時，采用三線制方式。為了滿足儀表需要的供電功率設計，把變送器的供電由AC 220V改為低壓直流供電，如電源從DC 24V電源箱取用，減少非安全電壓供電。這樣就有了三線制的變送器產品。
3．功率大于10W，精度要求較高時，一般選用四線制儀表。
由于轉換電路復雜、功耗大等原因，現在很多儀表仍優先選用四線制，像質量流量計需要振動功耗，電磁流量計需要勵磁功耗，2個表的功率都到了10W以上，所以得四線制。
可見，對于用戶而言，選型時應根據本單位的實際情況，如信號制的統一、防爆要求、接收設備的要求等問題來綜合考慮選擇。
要指出的是三線制和四線制變送器輸出的4～20mA信號，由于其輸出電路原理及結構與二線制的不同，因此在應用中要注意其輸出負端能否和24V電源的負線相接能否共地，必要時可采用配電器、安全柵等隔離措施，以便和其它儀表共電、共地及避免附加干擾的產生。
以上就是“二線制、三線制和四線制等儀表線制的區分及選用”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2019年5月5日發布）
