計為遠傳變送器用于PVC生產中液位測量
近期，計為Reed-11干簧管遠傳變送器在一國有大型企業新建PVC液位測量項目的招標中成功中標，其與磁翻板液位計相配套，用于對PVC生產現場儲罐中的液位進行遠程實時測量與控制。
PVC是聚氯乙烯（Polyvinyl chloride）的英文簡稱，是一種無定形結構的白色粉末，其介電性能優異，是一種用途極其廣泛的通用塑料。聚氯乙烯可由氯、乙烯和催化劑經取代反應制成，即氯乙烯單體（VCM）在過氧化物、偶氮化合物等引發劑或在光和熱的作用下，按自由基聚合反應機理聚合而成的聚合物。氯乙烯單體可由電石法、乙烯法獲得。按照聚合方法進行劃分，主要分為懸浮聚合法、乳液聚合法和本體聚合法。尤以懸浮聚合法為主，約占PVC總產量的80%左右。懸浮聚合法具體是指將純水、液化的VCM單體、分散劑加入到反應釜中，然后加入引發劑和其它助劑，升溫到一定溫度后VCM單體發生自由基聚合反應生成PVC顆粒。持續的攪拌使得顆粒的粒度均勻，并且使生成的顆粒懸浮于水中。PVC生產工藝流程圖如下圖1所示：
正是由于被測介質有毒、易氣化、易燃易爆、且具有一定的腐蝕性，不適合現場查看。為安全起見，多將現場儲罐的液位信號實時遠傳至中控室。實踐中多將遠傳變送器與磁翻板液位計配套使用，即將干簧管遠傳變送器捆綁在測量浮筒上，將現場的液位信號以4～20mA的電流形式遠傳至機房或控制室，實現遠程實時掌握和控制現場罐體的液位高度。
但目前市場上干簧管遠傳變送器的質量差別較大，使用中主要存在以下問題：
1．電路部分使用的電子元器件，低端廉價，使用壽命較短。
2．密封性較差，容易滲入水汽和灰塵，影響產品的穩定性和使用的壽命。
3．多數廠家使用價格低廉的玻璃干簧管，質量較差，容易損壞。
4．所用材質耐腐蝕性差，不適合測量具有一定腐蝕性的液氯。
5．產品不具有防爆功能，無法用于具有爆炸危險的場合。
在吸取國內外廠家的優秀設計和先進工藝的基礎上，計為自動化通過自主創新，研發出了計為Reed-11干簧管遠傳變送器，解決了上述國內普通干簧管遠傳變送器的常見問題。與其他同類產品相比，計為Reed-11干簧管遠傳變送器具有以下特點和優勢：
1．采用進口塑封干簧管，具有更高的可靠性和更長的使用壽命。
2．采用進口TI單片CLT技術芯片完成電壓電流轉換，實現4～20mA穩定輸出。
3．具有隔爆和本安雙重防爆認證，其中隔爆等級為Ex d IIC T6～T1 Gb，本安等級為Ex ia IIC T6～T1 Ga，能夠在具有爆炸性危險的場合中安全使用。
4．具有較高的防護等級，高達IP66/IP67，較好的密封性，使其能夠用于水汽和粉塵較多的惡劣工況。
5．采用304材質的外管，具有較強的抗腐蝕性，能夠在液氯等腐蝕性較強的介質中使用。
PVC是聚氯乙烯（Polyvinyl chloride）的英文簡稱，是一種無定形結構的白色粉末，其介電性能優異，是一種用途極其廣泛的通用塑料。聚氯乙烯可由氯、乙烯和催化劑經取代反應制成，即氯乙烯單體（VCM）在過氧化物、偶氮化合物等引發劑或在光和熱的作用下，按自由基聚合反應機理聚合而成的聚合物。氯乙烯單體可由電石法、乙烯法獲得。按照聚合方法進行劃分，主要分為懸浮聚合法、乳液聚合法和本體聚合法。尤以懸浮聚合法為主，約占PVC總產量的80%左右。懸浮聚合法具體是指將純水、液化的VCM單體、分散劑加入到反應釜中，然后加入引發劑和其它助劑，升溫到一定溫度后VCM單體發生自由基聚合反應生成PVC顆粒。持續的攪拌使得顆粒的粒度均勻，并且使生成的顆粒懸浮于水中。PVC生產工藝流程圖如下圖1所示：

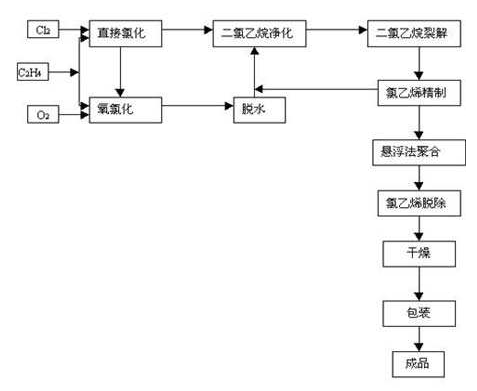

圖1、PVC生產流程圖
在PVC生產過程中，現場有很多儲罐，為便于現場人員實時掌握儲罐中液位的高度，每個儲罐上一般會安裝磁翻板液位計，這對于易燃易爆有毒介質的液位測量來說必不可少。這些儲罐中的乙烯、液氯和氯乙烯單體有毒或易燃易爆，所以必須實時掌握它們的液位情況，避免發生液體泄露或爆燃事故。為此，這也就必須使用穩定可靠、耐用防爆的測量儀表才能滿足該工況的現場測量要求。由于與生產安全和生命健康息息相關，廠家高度重視儀表的選用。正是由于被測介質有毒、易氣化、易燃易爆、且具有一定的腐蝕性，不適合現場查看。為安全起見，多將現場儲罐的液位信號實時遠傳至中控室。實踐中多將遠傳變送器與磁翻板液位計配套使用，即將干簧管遠傳變送器捆綁在測量浮筒上，將現場的液位信號以4～20mA的電流形式遠傳至機房或控制室，實現遠程實時掌握和控制現場罐體的液位高度。
但目前市場上干簧管遠傳變送器的質量差別較大，使用中主要存在以下問題：
1．電路部分使用的電子元器件，低端廉價，使用壽命較短。
2．密封性較差，容易滲入水汽和灰塵，影響產品的穩定性和使用的壽命。
3．多數廠家使用價格低廉的玻璃干簧管，質量較差，容易損壞。
4．所用材質耐腐蝕性差，不適合測量具有一定腐蝕性的液氯。
5．產品不具有防爆功能，無法用于具有爆炸危險的場合。
在吸取國內外廠家的優秀設計和先進工藝的基礎上，計為自動化通過自主創新，研發出了計為Reed-11干簧管遠傳變送器，解決了上述國內普通干簧管遠傳變送器的常見問題。與其他同類產品相比，計為Reed-11干簧管遠傳變送器具有以下特點和優勢：
1．采用進口塑封干簧管，具有更高的可靠性和更長的使用壽命。
2．采用進口TI單片CLT技術芯片完成電壓電流轉換，實現4～20mA穩定輸出。
3．具有隔爆和本安雙重防爆認證，其中隔爆等級為Ex d IIC T6～T1 Gb，本安等級為Ex ia IIC T6～T1 Ga，能夠在具有爆炸性危險的場合中安全使用。
4．具有較高的防護等級，高達IP66/IP67，較好的密封性，使其能夠用于水汽和粉塵較多的惡劣工況。
5．采用304材質的外管，具有較強的抗腐蝕性，能夠在液氯等腐蝕性較強的介質中使用。
圖2、計為遠傳變送器在單體儲罐中的現場應用圖
計為Reed-11遠傳變送器所具有的上述優勢，完全克服了其他遠傳變送器的不足，使其完全滿足PVC生產中的液位測量要求。計為Reed-11遠傳變送器所具有的安全放心的設計，穩定可靠的質量，讓用戶放心，也使其在眾多同類產品中勝出。其安全準確、穩定可靠地將現場液位的高度實時遠傳至中控室，有力地確保自動化控制和生產的順利進行。
