音叉液位開關怎么接線
2019-08-23
音叉液位開關主要用來實現對液位的上下限報警和控制，廣泛應用于食品、飲料、制藥、化工、水處理等眾多工業自動化控制領域，盡管其簡單易用，整個使用過程中無需維護，很受用戶歡迎，但仍有不少用戶不知音叉液位開關怎么接線。
液位開關品牌種類繁多，但是接線方式都大體相同，下面以計為Ring-11音叉液位開關和Ring-21緊湊型音叉液位開關為例介紹如下：
一、音叉液位開關的接線步驟
打開音叉液位開關的外殼上蓋，內有接線端子、撥動開關、發光二極管LED、靈敏度調節鈕。對于隔爆型儀表，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外蓋操作。
一般來講，在對音叉液位開關進行接線時，請按照如下步驟進行操作：
（1）打開外殼蓋；
（2）松開電纜螺紋接頭上的鎖緊螺母；
（3）去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
（4）將電纜穿過電纜螺紋接頭插入外殼中；
（5）用螺絲刀打開接線端子；
（6）按照接線圖將芯線末端插入接線端子中；
（7）用螺絲刀擰緊接線端子；
（8）通過輕拉接入的電纜線來檢查接線是否牢靠；
（9）擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
（10）擰上外殼蓋。
二、計為音叉液位開關怎么接線
計為研發生產的音叉液位開關分為Ring-11音叉液位開關和Ring-21緊湊型音叉液位開關。由于二者在結構方面存在差異，導致其接線方式也大不相同。為了幫助用戶正確地接線，我們將結合計為音叉液位開關接線圖對計為音叉液位開關的接線進行介紹。
（一）Ring-11音叉液位開關怎么接線
Ring-11音叉液位開關采用寬電源設計，交直流通用自適應，因此無需根據不同的供電電壓范圍去選擇不同的電源線接線端口，即插即用。在對Ring-11音叉液位開關接線時，請按照如圖1和圖2所示方式進行安全接線。
②③：繼電器信號輸出端，DPDT
從上圖可知，計為Ring-11音叉液位開關有2種輸出方式：
1．圖1為繼電器（雙刀雙擲）輸出方式，在產品上我們?cè)O(shè)計了兩組常開常閉觸點，當采用繼電器輸出方式時，用戶可以根據需求自行選用常開或是常閉觸點進行接線。
圖1左下角標識“1”接直流“+”或交流“火線”，標識“2”接直流“-”或交流“零線”，交直流通用，有內部電路智能識別，必須注意的是，直流供電范圍是20～72V DC，交流供電范圍是20～253V AC；標識“3-4”和“6-7”為2組繼電器的常閉輸出，“4-5”和“7-8”為繼電器的常開輸出，是接常閉點或者常開點應依據用戶使用要求確定；
2．圖2為二線制輸出方式，標識“1-2”兩根線既是電源線也是信號線，既是儀表的直流電源輸入（范圍：10～36V DC），也是儀表的信號輸出，當采用二線制輸出方式，按照如圖2所示引出的1、2按圖接線即可。
儀表內部電路將控制整個環路的電流恒定為8mA（安全模式）和16mA（報警模式），也即這2個電流分別標識音叉頭是否接觸液體（有料無料）,另外為了提升Ring-11的自檢功能，除8mA和16mA電流外，增設了一個回路電流為<2.3mA的儀表故障電流，也就是說當電路回路電流小于2.3mA時，證明音叉液位開關本身出了故障，建議返廠檢修。
（二）Ring-21緊湊型音叉液位開關怎么接線
此款產品配備了兩種接口，一種是航空插頭，另外一種是赫斯曼接頭，其中赫斯曼接頭比較通用，線纜的長度可以根據現場實際需要而定。對于不同的輸出方式如繼電器輸出、PNP輸出，接線時需嚴格按照上圖對應的輸出方式和接口進行接線。
一般來講，只要按照上述方法正確接線，音叉液位開關都能夠穩定可靠的工作，其不但安裝簡單、易用，而且在使用過程中免予維護，是一款非常省心耐用的物位測量?jī)x表。
液位開關品牌種類繁多，但是接線方式都大體相同，下面以計為Ring-11音叉液位開關和Ring-21緊湊型音叉液位開關為例介紹如下：
一、音叉液位開關的接線步驟
打開音叉液位開關的外殼上蓋，內有接線端子、撥動開關、發光二極管LED、靈敏度調節鈕。對于隔爆型儀表，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外蓋操作。
一般來講，在對音叉液位開關進行接線時，請按照如下步驟進行操作：
（1）打開外殼蓋；
（2）松開電纜螺紋接頭上的鎖緊螺母；
（3）去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
（4）將電纜穿過電纜螺紋接頭插入外殼中；
（5）用螺絲刀打開接線端子；
（6）按照接線圖將芯線末端插入接線端子中；
（7）用螺絲刀擰緊接線端子；
（8）通過輕拉接入的電纜線來檢查接線是否牢靠；
（9）擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
（10）擰上外殼蓋。
二、計為音叉液位開關怎么接線
計為研發生產的音叉液位開關分為Ring-11音叉液位開關和Ring-21緊湊型音叉液位開關。由于二者在結構方面存在差異，導致其接線方式也大不相同。為了幫助用戶正確地接線，我們將結合計為音叉液位開關接線圖對計為音叉液位開關的接線進行介紹。
（一）Ring-11音叉液位開關怎么接線
Ring-11音叉液位開關采用寬電源設計，交直流通用自適應，因此無需根據不同的供電電壓范圍去選擇不同的電源線接線端口，即插即用。在對Ring-11音叉液位開關接線時，請按照如圖1和圖2所示方式進行安全接線。

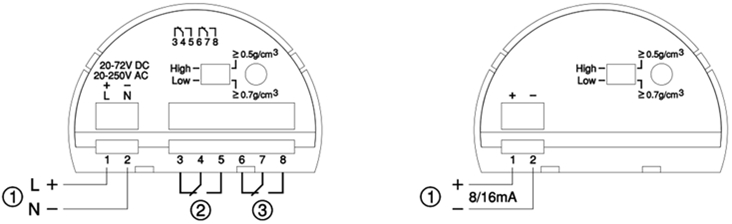

圖1 繼電器輸出方式 圖2 二線制輸出方式
①：電源輸入端 ①：電源輸入端8/16mA信號輸出端②③：繼電器信號輸出端，DPDT
從上圖可知，計為Ring-11音叉液位開關有2種輸出方式：
1．圖1為繼電器（雙刀雙擲）輸出方式，在產品上我們?cè)O(shè)計了兩組常開常閉觸點，當采用繼電器輸出方式時，用戶可以根據需求自行選用常開或是常閉觸點進行接線。
圖1左下角標識“1”接直流“+”或交流“火線”，標識“2”接直流“-”或交流“零線”，交直流通用，有內部電路智能識別，必須注意的是，直流供電范圍是20～72V DC，交流供電范圍是20～253V AC；標識“3-4”和“6-7”為2組繼電器的常閉輸出，“4-5”和“7-8”為繼電器的常開輸出，是接常閉點或者常開點應依據用戶使用要求確定；
2．圖2為二線制輸出方式，標識“1-2”兩根線既是電源線也是信號線，既是儀表的直流電源輸入（范圍：10～36V DC），也是儀表的信號輸出，當采用二線制輸出方式，按照如圖2所示引出的1、2按圖接線即可。
儀表內部電路將控制整個環路的電流恒定為8mA（安全模式）和16mA（報警模式），也即這2個電流分別標識音叉頭是否接觸液體（有料無料）,另外為了提升Ring-11的自檢功能，除8mA和16mA電流外，增設了一個回路電流為<2.3mA的儀表故障電流，也就是說當電路回路電流小于2.3mA時，證明音叉液位開關本身出了故障，建議返廠檢修。
（二）Ring-21緊湊型音叉液位開關怎么接線

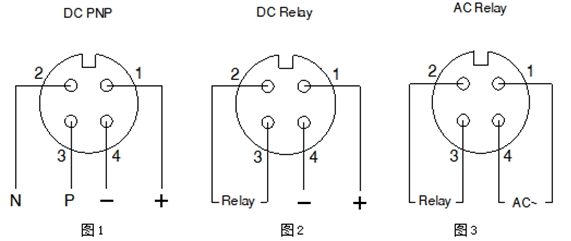

圖一 航空插頭接線圖

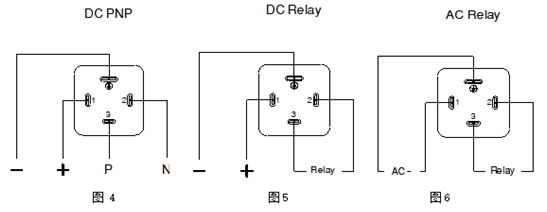

圖二 赫斯曼接頭接線圖
Ring-21緊湊型音叉液位開關與Ring-11音叉液位開關在電源設計上最大的區別在于交直流不通用，因此當選用直流供電型號時，不可采用220V交流電供電，以免電路板被燒壞。若選用交流供電型號，當供直流電時，儀表不受損壞，但無法工作，所以這一點在接電源線時需要注意。此款產品配備了兩種接口，一種是航空插頭，另外一種是赫斯曼接頭，其中赫斯曼接頭比較通用，線纜的長度可以根據現場實際需要而定。對于不同的輸出方式如繼電器輸出、PNP輸出，接線時需嚴格按照上圖對應的輸出方式和接口進行接線。
一般來講，只要按照上述方法正確接線，音叉液位開關都能夠穩定可靠的工作，其不但安裝簡單、易用，而且在使用過程中免予維護，是一款非常省心耐用的物位測量?jī)x表。
以上就是“音叉液位開關怎么接線”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量?jī)x表方面的知識，有任何疑問都可咨詢我司專業的技術人員，他們會耐心解答，為您提供專業的產品選型建議和可靠的產品服務。也歡迎登錄計為官網或關注微信公眾號：Jiweimeter了解更多信息。
（深圳計為自動化技術有限公司市場部2019年8月23日發布）
