行業百科

不同型號音叉液位開關的接線方式

2021-02-01

  音叉液位開關是一款能用來實現對液位的上下限報警和控制的液位儀表,在食品、飲料、制藥、化工、水處理等領域有著廣泛的應用。該儀表具有穩定可靠、簡單易用、無需維護的特點,頗受用戶青睞。但在實際應用的過程中,仍有不少用戶不清楚應如何接線。下面就以計為Ring-11音叉液位開關和Ring-21緊湊型音叉液位開關這另種不同型號的音叉液位開關為例,談談不同型號音叉液位開關的接線方式。
  計為研發生產的音叉液位開關共有兩種型號,分別為Ring-11音叉液位開關和Ring-21緊湊型音叉液位開關。二者在結構方面的不同,使得其接線方式也有差異,即使同一型號,由于輸出方式的不同,其接線方式也有所不同。
  一、計為Ring-11音叉液位開關的接線方式
  計為Ring-11音叉液位開關采用寬電源設計,交直流通用自適應,無需根據不同的供電電壓選擇不同的電源線接線端口,能夠做到即插即用。

不同型號音叉液位開關的接線方式

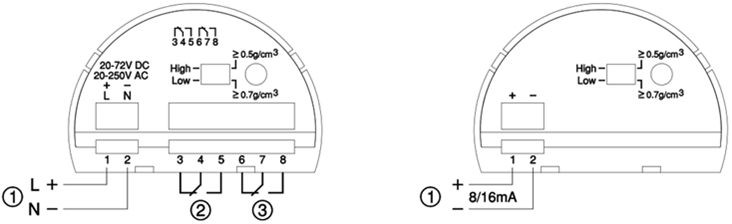

圖1繼電器輸出方式                 圖2二線制輸出方式

       ①電源輸入端               ?、伲弘娫摧斎攵?/16mA信號輸出端

      ?、冖郏豪^電器信號輸出端,DPDT

  在對Ring-11音叉液位開關接線時,按照輸出方式的不同,有圖1和圖2兩種安全接線方式:
  1.繼電器(雙刀雙擲)輸出方式
  圖1為繼電器輸出方式。從圖1可見,設計有兩組常開常閉觸點,當采用繼電器輸出方式時,用戶可以根據需求自行選用常開或是常閉觸點進行接線。
  圖1左下角標識“1”接直流“+”或交流“火線”,標識“2”接直流“-”或交流“零線”,交直流通用,有內部電路智能識別,必須注意的是,直流供電范圍是20~72VDC,交流供電范圍是20~253VAC;標識“3-4”和“6-7”為2組繼電器的常閉輸出,“4-5”和“7-8”為繼電器的常開輸出,是接常閉點或者常開點,應依據用戶使用要求確定。
  2.二線制輸出方式
  圖2為二線制輸出方式。標識“1-2”所示的兩根線,既是電源線也是信號線,既是儀表的直流電源輸入(范圍:10~36VDC),也是儀表的信號輸出,當采用二線制輸出方式時,按照上圖2所示按圖接線即可。
  儀表內部電路將控制整個環路的電流恒定為8mA(安全模式)和16mA(報警模式),也即這2個電流分別標識音叉頭是否接觸液體(有料無料)。另外,為了提升Ring-11音叉液位開關的自檢功能,除8mA和16mA電流外,還增設了一個回路電流為<2.3mA的儀表故障電流,在電路回路電流小于2.3mA時,表明音叉液位開關本身出了故障,建議返廠檢修。
  二、Ring-21緊湊型音叉液位開關的接線方式

不同型號音叉液位開關的接線方式

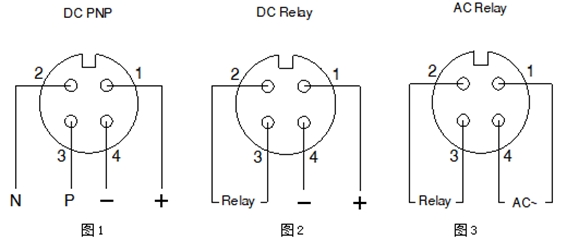

圖3航空插頭接線圖

   不同型號音叉液位開關的接線方式

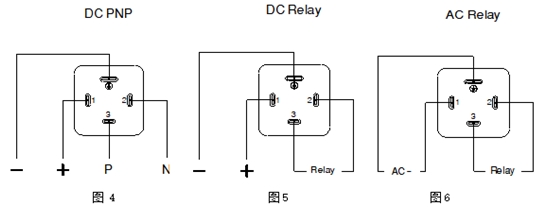

 圖4赫斯曼接頭接線圖

  Ring-21緊湊型音叉液位開關備有如圖3、圖4所示的兩種接口的插頭:航空插頭和赫斯曼接頭。在這兩種插頭中,赫斯曼接頭更為通用,線纜的具體長度可根據現場實際需要而定。對于繼電器輸出、PNP輸出等不同的輸出方式,在接線時,應嚴格按照上圖中對應的輸出方式和接口進行接線。
  與Ring-11音叉液位開關不同的是,Ring-21緊湊型音叉液位開關的交直流不通用。所以,若選用直流供電型號時,一定不要采用220V交流電供電,以免燒壞電路板。若選用交流供電型號時,而供直流電時,雖然不會導致儀表損壞,但儀表也無法正常工作。
  由于計為音叉液位開關非常的簡單易用,且應過程免維護,在接線時只要按照上面介紹的方式接線,就能夠穩定可靠的工作,非常省心耐用。
  以上就是“不同型號音叉液位開關的接線方式”的相關介紹,如欲了解更多物位開關(料位開關、液位開關)、物位計(料位計、液位計)等物位測量儀表方面的知識,歡迎關注微信公眾號:Jiweimeter。


(深圳計為自動化技術有限公司市場部2021年2月1日)
