雷達物位計的分類
2020-06-15
雷達物位計具有測量精準、性能穩定、可靠性高、維護簡便、適用范圍廣等優點，其應用范圍很廣，涵蓋了電力、鋼鐵、冶金、水泥、石油化工、造紙、食品等領域。可安裝于各種金屬、非金屬容器或管道內，對液體、漿料及顆粒料的物位進行測量。那么，雷達物位計的分類和應用具體有哪些呢？
1．接觸式雷達物位計
接觸式雷達物位計一般采用金屬波導體（桿或鋼纜）來傳導微波，儀表從倉頂安裝，導波直達倉底，發射的微波沿波導體外部向下傳播，在到達物料面時被反射，沿波導體返回發射器被接收。
2．非接觸式（射空雷達）雷達物位計
非接觸式雷達物位計常用喇叭或桿式天線來發射與接收微波，儀表安裝在料倉頂部，不與被測介質接觸，微波在料倉上部空間傳播與返回。
非接觸式雷達物位計，按照微波的波形又可分為脈沖雷達物位計和調頻連續波雷達物位計。實際應用中，脈沖雷達物位計主要針對圓柱形、小量程罐體液體介質進行測量；調頻連續波雷達物位計針對大量程、環境復雜的容器或儲罐，具有能量大、抗干擾能力強（不受粉塵、水汽、溫度、壓力的干擾）、應用范圍廣等諸多優點。
二、計為雷達物位計的分類
相比接觸式雷達物位計，非接觸式雷達物位計具有安裝簡單、維護量少、使用方式靈活等優點，是近年來發展較的一種物位測量儀表。

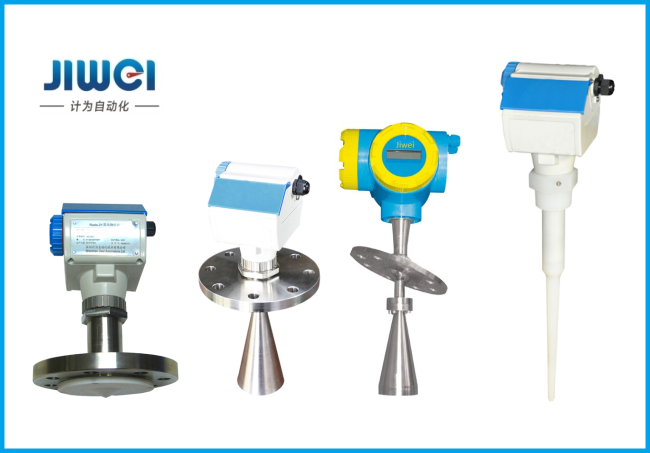

根據雷達物位計的發展趨勢，并結合實際應用中不同介質和工況的測量需要，計為研發生產了不同類型的雷達物位計與之相匹配，現有分類有：
Rada-11低頻脈沖雷達物位計：采用一體化桿式天線的5.8GHz低頻脈沖雷達物位計。基于微波發射天線的全密封設計，產品適用于容易產生蒸汽、結露、結晶、帶攪拌器、腐蝕性強的場合，具有很強的抗干擾能力。
Rada-21高頻脈沖雷達液位計：采用喇叭式天線的25GHz高頻脈沖雷達物位計，專用于液體、漿液的測量，適用于高溫和高壓場合。產品充分利用微波信號的高頻特性，可配置直徑小于40mm的喇叭天線，特別適用于小容器和較小導波管的測量環境。
Rada-22高頻脈沖雷達料位計：采用喇叭式天線的25GHz高頻脈沖雷達物位計，專用于固體料位的測量，量程達30m。產品采用獨特的瞄準器（萬向節）設計，可根據現場工況調節天線的發射角度，有效提高了傾斜固料測量的可靠性。產品適用于高粉塵和高溫物料的應用場合。
Rada-31調頻連續波雷達物位計：采用四線制設計的24GHz調頻連續波雷達物位計，特別適用于充滿粉塵且大量程的惡劣環境，測量對象涵蓋水泥、煤粉、飛灰倉、塑料粉末、氧化鋁粉末倉等，量程達100m。產品具有極高的性噪比，是極端粉塵環境下較為理想的解決方案。
以上就是“雷達物位計的分類”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
一、雷達物位計的分類
雷達物位計按工作方式可分為接觸式雷達物位計和非接觸式雷達物位計，具體如下：1．接觸式雷達物位計
接觸式雷達物位計一般采用金屬波導體（桿或鋼纜）來傳導微波，儀表從倉頂安裝，導波直達倉底，發射的微波沿波導體外部向下傳播，在到達物料面時被反射，沿波導體返回發射器被接收。
2．非接觸式（射空雷達）雷達物位計
非接觸式雷達物位計常用喇叭或桿式天線來發射與接收微波，儀表安裝在料倉頂部，不與被測介質接觸，微波在料倉上部空間傳播與返回。
非接觸式雷達物位計，按照微波的波形又可分為脈沖雷達物位計和調頻連續波雷達物位計。實際應用中，脈沖雷達物位計主要針對圓柱形、小量程罐體液體介質進行測量；調頻連續波雷達物位計針對大量程、環境復雜的容器或儲罐，具有能量大、抗干擾能力強（不受粉塵、水汽、溫度、壓力的干擾）、應用范圍廣等諸多優點。
二、計為雷達物位計的分類
相比接觸式雷達物位計，非接觸式雷達物位計具有安裝簡單、維護量少、使用方式靈活等優點，是近年來發展較的一種物位測量儀表。
根據雷達物位計的發展趨勢，并結合實際應用中不同介質和工況的測量需要，計為研發生產了不同類型的雷達物位計與之相匹配，現有分類有：
Rada-11低頻脈沖雷達物位計：采用一體化桿式天線的5.8GHz低頻脈沖雷達物位計。基于微波發射天線的全密封設計，產品適用于容易產生蒸汽、結露、結晶、帶攪拌器、腐蝕性強的場合，具有很強的抗干擾能力。
Rada-21高頻脈沖雷達液位計：采用喇叭式天線的25GHz高頻脈沖雷達物位計，專用于液體、漿液的測量，適用于高溫和高壓場合。產品充分利用微波信號的高頻特性，可配置直徑小于40mm的喇叭天線，特別適用于小容器和較小導波管的測量環境。
Rada-22高頻脈沖雷達料位計：采用喇叭式天線的25GHz高頻脈沖雷達物位計，專用于固體料位的測量，量程達30m。產品采用獨特的瞄準器（萬向節）設計，可根據現場工況調節天線的發射角度，有效提高了傾斜固料測量的可靠性。產品適用于高粉塵和高溫物料的應用場合。
Rada-31調頻連續波雷達物位計：采用四線制設計的24GHz調頻連續波雷達物位計，特別適用于充滿粉塵且大量程的惡劣環境，測量對象涵蓋水泥、煤粉、飛灰倉、塑料粉末、氧化鋁粉末倉等，量程達100m。產品具有極高的性噪比，是極端粉塵環境下較為理想的解決方案。
以上就是“雷達物位計的分類”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2020年6月15日發布）
