高頻脈沖雷達料位計的規格尺寸（附圖）
2020-07-02
高頻脈沖雷達料位計是采用喇叭式天線的25GHz高頻脈沖雷達物位計，其測量量程達30mm，可以測量目前大部分高度的儲罐的固體料位，在化工、電力、環保、水泥、食品等行業有著廣泛的應用，用于測量化工原料、各種礦石、建筑材料、谷物等的料位。但由于實際測量中，具體的應用工況差別很大，高頻脈沖雷達料位計需要采用不同的尺寸與之相適應。所以，為使儀表更好地用于料位測量，選購到合適規格尺寸的高頻脈沖雷達料位計就非常關鍵。為此，本文以計為Rada-22高頻脈沖雷達料位計為例，結合尺寸圖，介紹下高頻脈沖雷達料位計的規格尺寸。
除此之外，高頻脈沖雷達物位計吹掃入口的尺寸為1/8"NPT，電纜入口的尺寸為M20×1.5或1/2"NPT。
計為Rada-22高頻脈沖雷達料位計采用獨特的瞄準器（萬向節）設計，能夠根據現場工況調節天線的發射角度，使傾斜固料測量的可靠性大為提高，特別適用于高粉塵和高溫物料場合。
以上就是“高頻脈沖雷達料位計的規格尺寸（附圖）”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。

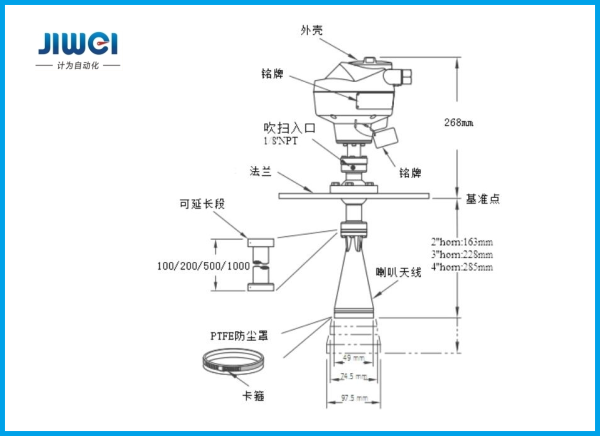

計為Rada-22高頻脈沖雷達料位計尺寸圖
從計為Rada-22高頻脈沖雷達料位計的尺寸圖不難看出，儀表的表頭頂端與過程連接的距離為268mm，固定不變，但喇叭天線和過程連接的尺寸則可根據具體需求進行定制。其中，喇叭天線的可延長段可選擇的尺寸有100mm、200mm、500mm和1000mm，而過程連接的方式（螺紋連接還是法蘭連接）和尺寸大小應根據現場壓力等具體工況確定。由于安裝時有些立管較小，針對這種情況，有小尺寸喇叭供用戶選用。喇叭天線的開口目前可供選擇的有49mm、74.5mm和97.5mm。除此之外，高頻脈沖雷達物位計吹掃入口的尺寸為1/8"NPT，電纜入口的尺寸為M20×1.5或1/2"NPT。
計為Rada-22高頻脈沖雷達料位計采用獨特的瞄準器（萬向節）設計，能夠根據現場工況調節天線的發射角度，使傾斜固料測量的可靠性大為提高，特別適用于高粉塵和高溫物料場合。
以上就是“高頻脈沖雷達料位計的規格尺寸（附圖）”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2020年7月2日發布）
