音叉液位開關的結構和尺寸
2020-11-16
音叉液位開關所具有的抗干擾能力強、測量精度高和安裝接線簡單等特點，使其廣泛用于石油化工、冶金、食品、建材、環保等行業，用來實現對液位的上下限報警和控制。為使大家對音叉液位開關有更多的了解和認識，本文就以計為Ring-11音叉液位開關為例，來談?wù)勔舨嬉何婚_關的結構和尺寸。
一、音叉液位開關的結構
①外殼蓋。外殼蓋由壓制鋁合金制成，其厚度和螺紋完全符合防爆要求中的隔爆要求。
②外殼。與外殼蓋一樣，音叉液位開關的外殼也是由壓制鋁合金制成，主要用來保護裝在外殼里面的電路模塊。同樣地，外殼的厚度和螺紋也完全符合防爆要求中的隔爆要求。
③過程連接。音叉液位開關的過程連接主要有螺紋和法蘭連接兩種，客戶可根據具體的工況進行選擇。
④振動叉體。振動叉體使用的材質是316L，可以在腐蝕不是太強的液體中使用。但如果被測液體的腐蝕性較強，則應選擇帶有涂層的振動叉體。
上面是標準型的音叉液位開關的結構，如果是高溫型音叉液位開關，在結構上需要在過程連接與表頭之間增加延長管的方式，增加熱傳導距離降低表頭溫度，同時采用耐高溫壓電陶瓷組件和耐高溫導線。
二、音叉液位開關的尺寸
不同應用場合下使用的音叉液位開關，具有不同的尺寸。作為一種常用的液位測量儀表，音叉液位開關的常見規格尺寸都有哪些呢？
溫度的不通，對于音叉液位開關的尺寸影響很大，本文主要介紹下常溫音叉液位開關和高溫音叉液位開關的規格尺寸。
（一）常溫音叉液位開關的常見規格尺寸
這種型號的音叉液位開關，其螺紋規格最小為G3/4"A或者3/4"NPT，常用的過程連接螺紋規格還有：G1"A或者1"NPT，G1-1/4A或者1-1/4NPT等，在壓力和溫度相對較低（小于150°C），罐體便于開孔攻牙的金屬儲罐中比較常用。
2．上圖第二款產品為過程連接為螺紋的常溫加長型音叉液位開關
這種型號的音叉液位開關，其螺紋規格與常溫標準型的一致，只是插入長度較長，插入長度6000mm內可為用戶定制，主要適用于壓力和溫度相對較低（小于150°C）的場合，一般頂裝和大管道液位開關選用此款。
3．上圖第三、第四款過程連接為法蘭的常溫標準型和常溫加長型音叉液位開關，除了過程連接不同外，其他方面的尺寸相差不大。
（二）高溫音叉液位開關的常見規格尺寸
由于高溫音叉液位開關是在標準音叉液位開關的基礎上，增加延長管的方式降低表頭溫度，這使得高溫音叉液位開關過程連接與表頭之間的長度較常溫音叉液位開關的要長。
計為Ring-11音叉液位開關法蘭連接的常用規格為DN25PN10、DN25PN16、DN50PN16、DN50PN25、DN25PN40、DN50PN40等，當然也可根據用戶需求定制。法蘭連接一般應用于壓力較大，不便于開孔攻牙的場合。此外，法蘭規格的選擇及法蘭連接面的要求，要和罐體安裝法蘭配對。
總體而言，過程連接為螺紋的音叉液位開關安裝較為方便，直接旋入螺紋固定即可，價格也比過程連接為法蘭的略便宜。
以上就是有關“音叉液位開關的結構和尺寸”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
一、音叉液位開關的結構

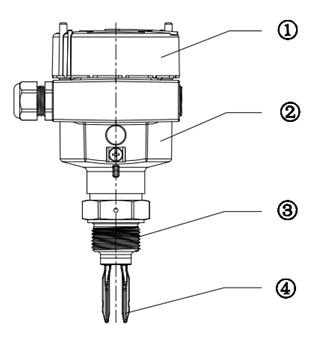

圖1計為Ring-11音叉液位開關結構圖
①殼蓋 ②帶電子部件的外殼 ③過程連接 ④振動叉體
計為Ring-11音叉液位開關的結構如圖1所示，在這款標準型的音叉液位開關中：①外殼蓋。外殼蓋由壓制鋁合金制成，其厚度和螺紋完全符合防爆要求中的隔爆要求。
②外殼。與外殼蓋一樣，音叉液位開關的外殼也是由壓制鋁合金制成，主要用來保護裝在外殼里面的電路模塊。同樣地，外殼的厚度和螺紋也完全符合防爆要求中的隔爆要求。
③過程連接。音叉液位開關的過程連接主要有螺紋和法蘭連接兩種，客戶可根據具體的工況進行選擇。
④振動叉體。振動叉體使用的材質是316L，可以在腐蝕不是太強的液體中使用。但如果被測液體的腐蝕性較強，則應選擇帶有涂層的振動叉體。
上面是標準型的音叉液位開關的結構，如果是高溫型音叉液位開關，在結構上需要在過程連接與表頭之間增加延長管的方式，增加熱傳導距離降低表頭溫度，同時采用耐高溫壓電陶瓷組件和耐高溫導線。
二、音叉液位開關的尺寸
不同應用場合下使用的音叉液位開關，具有不同的尺寸。作為一種常用的液位測量儀表，音叉液位開關的常見規格尺寸都有哪些呢？
溫度的不通，對于音叉液位開關的尺寸影響很大，本文主要介紹下常溫音叉液位開關和高溫音叉液位開關的規格尺寸。
（一）常溫音叉液位開關的常見規格尺寸

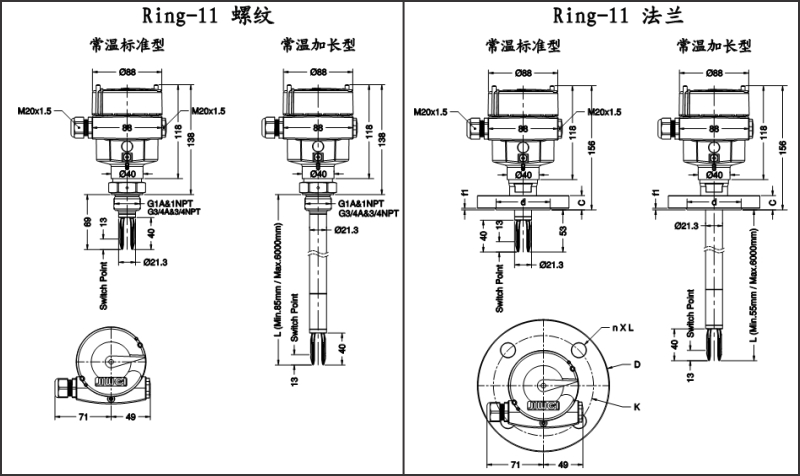

圖2、Ring-11常溫螺紋連接音叉液位開關規格尺寸圖
1．上圖第一款產品為過程連接為螺紋的常溫標準型音叉液位開關這種型號的音叉液位開關，其螺紋規格最小為G3/4"A或者3/4"NPT，常用的過程連接螺紋規格還有：G1"A或者1"NPT，G1-1/4A或者1-1/4NPT等，在壓力和溫度相對較低（小于150°C），罐體便于開孔攻牙的金屬儲罐中比較常用。
2．上圖第二款產品為過程連接為螺紋的常溫加長型音叉液位開關
這種型號的音叉液位開關，其螺紋規格與常溫標準型的一致，只是插入長度較長，插入長度6000mm內可為用戶定制，主要適用于壓力和溫度相對較低（小于150°C）的場合，一般頂裝和大管道液位開關選用此款。
3．上圖第三、第四款過程連接為法蘭的常溫標準型和常溫加長型音叉液位開關，除了過程連接不同外，其他方面的尺寸相差不大。
（二）高溫音叉液位開關的常見規格尺寸
由于高溫音叉液位開關是在標準音叉液位開關的基礎上，增加延長管的方式降低表頭溫度，這使得高溫音叉液位開關過程連接與表頭之間的長度較常溫音叉液位開關的要長。

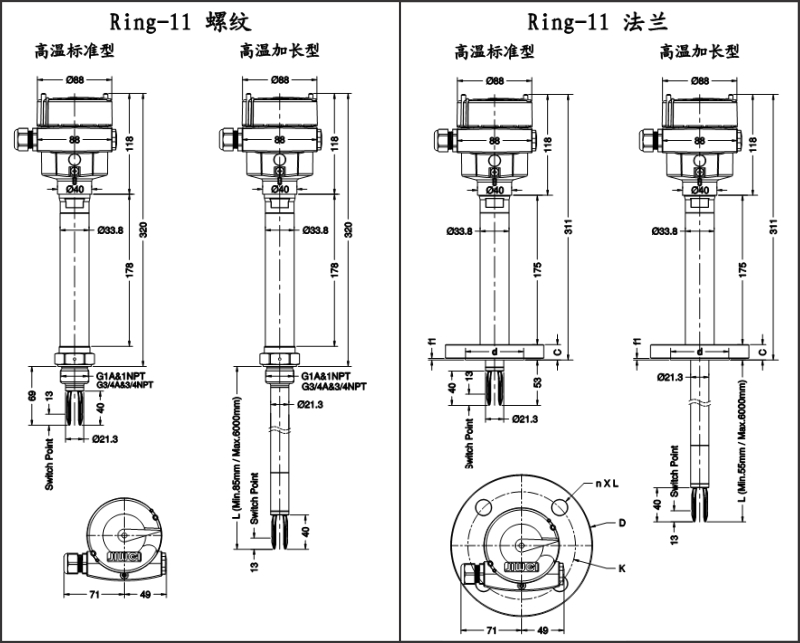

圖3、Ring-11高溫音叉液位開關規格尺寸圖
在圖3中，我們可以看出，為了耐受250℃的高溫，4種高溫型產品均增加了延長管，這使得無論是采用螺紋連接還是法蘭連接的高溫音叉液位開關的尺寸明顯長于常溫型的尺寸。從圖2和圖3常溫音叉液位開關與高溫音叉液位開關規格尺寸圖的對比中，可以很明顯的看出二者的這點差別。計為Ring-11音叉液位開關法蘭連接的常用規格為DN25PN10、DN25PN16、DN50PN16、DN50PN25、DN25PN40、DN50PN40等，當然也可根據用戶需求定制。法蘭連接一般應用于壓力較大，不便于開孔攻牙的場合。此外，法蘭規格的選擇及法蘭連接面的要求，要和罐體安裝法蘭配對。
總體而言，過程連接為螺紋的音叉液位開關安裝較為方便，直接旋入螺紋固定即可，價格也比過程連接為法蘭的略便宜。
以上就是有關“音叉液位開關的結構和尺寸”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2020年11月16日發布）
