一、Ring-11音叉液位開關接線注意事項

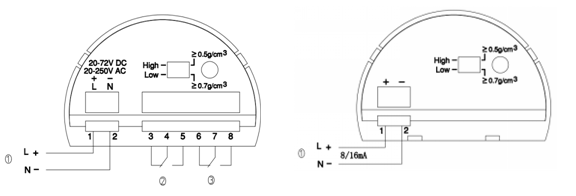

圖一：繼電器輸出方式                   圖二：二線制輸出方式

　　一般來講，Ring-11音叉液位開關在接線時，有以下幾點事項需要注意：

　　1．由于計為Ring-11音叉液位開關采用寬電源設計，交直流通用自適應，即插即用，所以在選擇電源線接線端口時，不需要根據不同的供電電壓范圍選擇不同的電源線接線端口。

　　2．當采用如圖一所示的繼電器輸出方式接線時，由于該產品我們設計有兩組常開常閉觸點，所以用戶可以根據應用需求，自行選用常開或是常閉觸點進行接線。

　　3．當采用如圖二所示的二線制輸出方式接線時，由于圖二中所引出的1、2兩根線既是電源線也是信號線，所以按圖接線即可。

　　二 、Ring-21緊湊型音叉液位開關接線注意事項

圖一：航空插頭接線圖

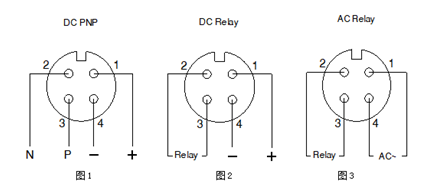

　　Ring-21緊湊型音叉液位開關備有兩種接口的插頭：航空插頭和赫斯曼接頭（如圖一、圖二所示）。在接線時有以下事項需要注意：

　　1．比較而言，赫斯曼接頭較為通用，線纜的長度可以根據現場實際需要而定。

　　2．對于不同的輸出方式如繼電器輸出、PNP輸出，接線時需嚴格按照上圖對應的輸出方式和接口進行接線。

　　3．與Ring-11音叉液位開關不同，Ring-21緊湊型音叉液位開關的交直流不通用，因此當選用交直流供電時，應注意以下兩點：

　　①選用直流供電型號時，為避免電路板被燒壞，一定不要采用220V交流電供電。

　　②若選用交流供電型號時，當供直流電時，雖然不致使儀表受損，但儀表也無法正常工作。
