緊湊型音叉液位開關的技術參數和尺寸

2018-09-19

　　在工業自動化中，我們經常看到音叉液位開關被安裝于儲罐、槽罐大型容器中。除此之外，工業廠房中還有許多空間狹小部位需要液位測量，這種特殊工況，因為空間狹小，常規尺寸音叉液位開關往往無法安裝，這就需要采用外形尺寸小巧的所謂緊湊型音叉液位開關來解決這一棘手問題。

　　計為研發生產的Ring-21緊湊型音叉液位開關是一款專用于狹小空間液位測量的經濟型控制開關，特別適合小型容器、槽罐和各種細小管道的液位測量，在水利、化工、環保、食品、醫藥等行業中有著廣泛應用。

　　為了讓用戶更好地理解Ring-21緊湊型音叉液位開關的技術參數和規格，我們先了解下Ring-21音叉液位開關整體結構圖，Ring-21緊湊型音叉液位開關由以下部件組成，如下圖所示：

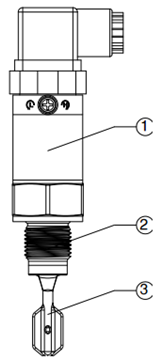

Ring-21緊湊型音叉液位開關整體結構圖

①帶電子部件的外殼 ②過程連接 ③振動叉體

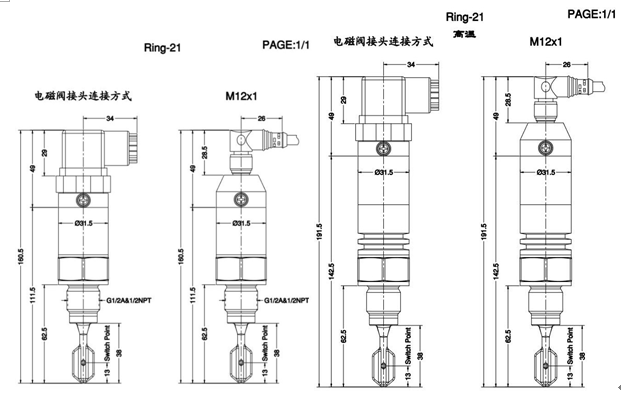

　　Ring-21緊湊型音叉液位開關的優勢體現在其輕巧的結構上：其總長度僅有160.5mm，最大直徑31.5mm，而音叉長度只有38mm。此外，Ring-21緊湊型音叉液位開關不僅可以測量普通液體，還不受泡沫、氣泡、粘稠液體以及有振動干擾的環境影響，最低可測量介質密度為0.7g/cm3，是工業場合中管道測量的絕佳選擇。

　　Ring-21緊湊型音叉液位開關的技術參數和Ring-11音叉液位開關的技術參數大致相同，區別是外觀小巧的Ring-21緊湊型音叉液位開關不具備防爆功能。

適用液體	密度	大于0.7g/cm3
	粘度	1～10000mPa.s①
	流速	最大6m/s
探頭參數	振動頻率	接近1100Hz
探頭參數	叉體長度	38mm
精度	測量偏差	±1mm
	延滯性	3.0±0.5mm
	重復性	0.1mm
開關延遲	接觸物料	0.5S
開關延遲	沒有物料	1S
電源	繼電器輸出型	85～253V AC
	繼電器輸出型	10～35V DC
	晶體管PNP型	10～35V DC
	功率消耗	AC<3.8mA/DC,<825mW
工作環境	過程壓力	-1～40bar
	過程溫度	-50～150℃
	環境溫度	-40～70℃
	儲存和運輸溫度	-40～80℃
過壓保護	繼電器輸出型	類別III，級別I
過壓保護	晶體管PNP型	類別III，級別II
安全認證	防護等級	閥門連接頭：IP65
安全認證	防護等級	M12×1：IP66/IP67
材質	連接頭	塑料PC
	圓形殼體	316L
	過程連接	316L
	過程密封	克林格C-4400墊片
