低頻脈沖雷達物位計尺寸圖
2019-04-17
雷達物位計按使用微波的波形，可分為脈沖雷達物位計和調頻連續波雷達物位計。低頻脈沖雷達物位計由于波長短，對于泡沫介質具有更好的穿透力，且相對高頻脈沖雷達物位計，低頻脈沖雷達物位計對攪拌干擾并不敏感，故測量液氣態介質時，低頻脈沖雷達物位計的測量效果會更佳。由于現場復雜多樣，不同的應用場合需要不同尺寸規格的低頻脈沖雷達物位計與之相匹配。為幫助用戶更好地選型，本文結合低頻脈沖雷達物位計尺寸圖，說明如下。
二、延長桿尺寸
由于雷達物位計的天線需要伸入罐體中，因此對于大型罐體而言，根據罐體高度需要在屏蔽天線（或者屏蔽段）部位適當加長延長桿。一般而言，延長桿的加長尺寸為100mm、200mm，以此類推。
三、表頭尺寸

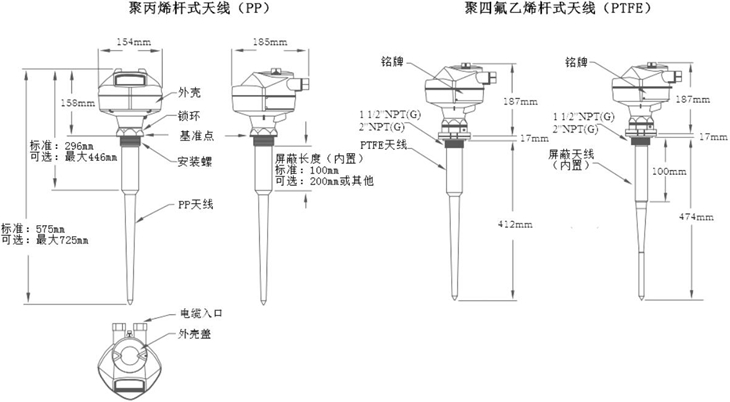

在某些具有局限性的測量場合中，如被測罐體頂部有障礙物或干擾物等工況，則需要考慮表頭的尺寸。一般而言，過程連接處至表頭的高度最為關鍵，因為由過程連接處開始至表頭頂部這一范圍內，是暴露于罐體頂部的，所以如果需考慮罐體頂部存在障礙物等情況，則對這一尺寸要特別注意（如上圖，PP材質為158mm，PTFE材質為187mm）。此外，表頭的寬度也需加以確認。通常，表頭的正面寬度與側面寬度不同，如上圖中PP材質天線的雷達物位計表頭正面寬度為154mm，側面寬度為185mm。
上述幾點細節在用戶選型過程中都需納入考慮范圍，以免選購的儀表不適用于現場工況。
計為Rada-11低頻脈沖雷達物位計使用先進的脈沖微波測量技術，頻率為6GHz，支持HART通訊協議，并有西門子專利的“現場智能”軟件進行信號處理；且采用一體化全密封的天線設計，適用于蒸汽、結露、結晶、帶攪拌器的場合；還可配置本安型紅外線手操器編程，實現無線遠程設置，是大型容器理想的物位測量儀表。
以上就是有關“低頻脈沖雷達物位計尺寸圖”相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
一、天線材質與儀表整體尺寸有關聯
根據現場工況，Rada-11低頻脈沖雷達物位計有PP材質天線以及PTFE材質天線可選。其中，PP材質為塑料天線，可用于普通工況；PTFE為防腐天線，主要用于具有腐蝕性的環境中。需要注意的是，對于某些品牌的雷達物位計來說，不同材質的天線對儀表表頭尺寸也有不同的影響。二、延長桿尺寸
由于雷達物位計的天線需要伸入罐體中，因此對于大型罐體而言，根據罐體高度需要在屏蔽天線（或者屏蔽段）部位適當加長延長桿。一般而言，延長桿的加長尺寸為100mm、200mm，以此類推。
三、表頭尺寸
在某些具有局限性的測量場合中，如被測罐體頂部有障礙物或干擾物等工況，則需要考慮表頭的尺寸。一般而言，過程連接處至表頭的高度最為關鍵，因為由過程連接處開始至表頭頂部這一范圍內，是暴露于罐體頂部的，所以如果需考慮罐體頂部存在障礙物等情況，則對這一尺寸要特別注意（如上圖，PP材質為158mm，PTFE材質為187mm）。此外，表頭的寬度也需加以確認。通常，表頭的正面寬度與側面寬度不同，如上圖中PP材質天線的雷達物位計表頭正面寬度為154mm，側面寬度為185mm。
上述幾點細節在用戶選型過程中都需納入考慮范圍，以免選購的儀表不適用于現場工況。
計為Rada-11低頻脈沖雷達物位計使用先進的脈沖微波測量技術，頻率為6GHz，支持HART通訊協議，并有西門子專利的“現場智能”軟件進行信號處理；且采用一體化全密封的天線設計，適用于蒸汽、結露、結晶、帶攪拌器的場合；還可配置本安型紅外線手操器編程，實現無線遠程設置，是大型容器理想的物位測量儀表。
以上就是有關“低頻脈沖雷達物位計尺寸圖”相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2019年4月17日發布）
