振棒料位開關

Tube-11界位控制振棒料位開關

專用于水中沉淀物界面的測量與控制，如：電廠化水系統儲罐沉淀物的測量。

產品概述
工作原理
產品特點
技術參數
產品應用

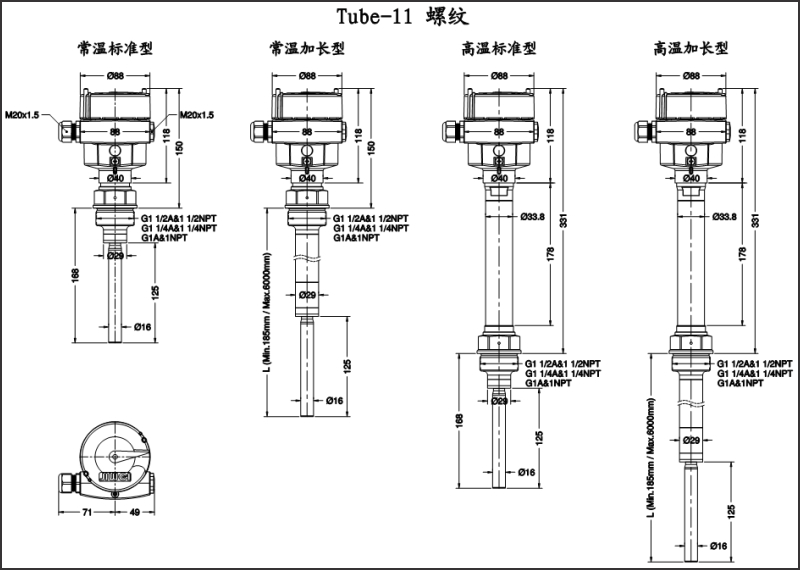

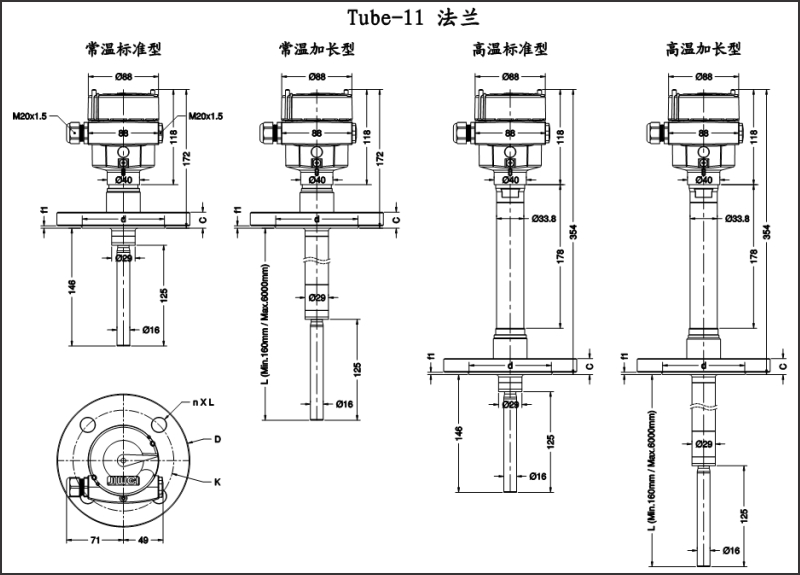

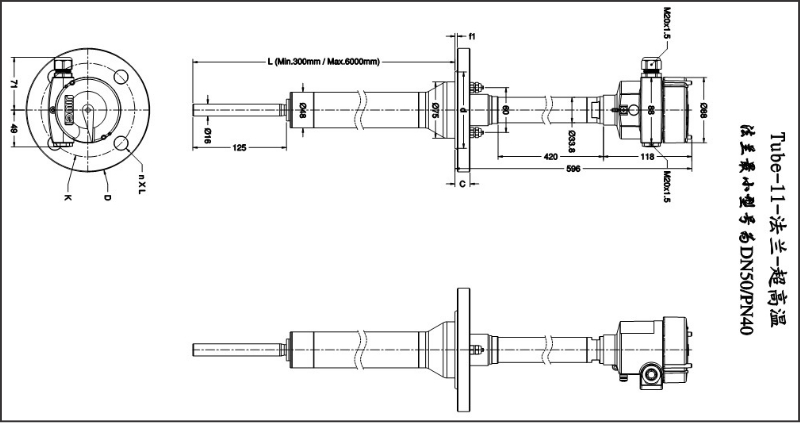

產品尺寸
訂購選型

　　Tube-11界位控制振棒料位開關專門用于液體中沉淀物界面的測量與控制，沉淀物與液體的最小密度差0.1g/cm3，能夠滿足絕大多數界位的測量要求。產品性能指標達到行業先進水平，具有極高的可靠性。
　　Tube-11界位控制振棒料位開關的振動探頭采用獨特的內外嵌套設置的雙管設計，在產品調諧時，將探頭浸于對應液體中，把內外振動管的諧振頻率調節到完全一致，使得產品具有極高的檢測靈敏度和可靠性，沉淀物與液體的最小密度差0.1g/cm3。產品采用壓電器件實現振動的驅動與檢測，使浸于對應液體中探頭的內外管在完全一致的諧振頻率下產生共鳴。當振動探頭與沉淀物觸時，接觸沉淀物的外管諧振頻率發生變化，從而破壞內外管的共鳴條件，使得振動探頭的振幅明顯減小，壓電檢測器件輸出信號幅度也隨之減小，信號變化由智能電路檢測分析并輸出一個開關信號。
　　（1）探頭經過浸于對應液體中的精密調諧，檢測靈敏度高，沉淀物與液體的最小密度差0.1g/cm3，適用于絕大多數界位的測量。
　　（2）雙管探頭設計，國內首創。
　　（3）過程溫度可達250℃，而超高溫型（氣/水冷卻）的過程溫度高達400℃，行業領先。
　　（4）豐富的自診斷功能，能準確定位故障信息。
　　（5）安裝簡單，無需校準。
　　（6）通過CE和粉塵隔爆、粉塵本安、氣體隔爆、氣體本安防爆認證。
　　（7）采用抗腐蝕性強的材料：316L、318S13。

適用物料	介質類型	粉末、顆粒狀固體物料^①
適用物料	介質密度	≥0.02g/cm3
探頭參數	振動頻率	接近360Hz
	探頭長度	125mm
	探頭直徑	16mm
開關延遲	接觸物料	0.5s
開關延遲	沒有物料	1s
電源	繼電器輸出型	20～253V AC/20～72V DC
	二線制型	10～36V DC
	最大功率消耗	8VA（AC）；1.5W（DC）
信號輸出	繼電器	雙刀雙擲，5A/253V AC/24V DC
信號輸出	二線制	8mA/16mA，報警<2.3mA
工作環境	過程壓力	-1～16bar
	過程溫度	常溫-50～150℃，高溫-50～250℃，超高溫-50～400℃
	環境溫度	-40～80℃
	儲存和運輸溫度	-40～80℃
冷卻規格和參數 (只適用于Tube-11超高溫型)	冷卻進氣管	6×4規格(外徑6mm)PU氣管
	冷卻氣壓	0.8Mpa
	冷卻氣體最小流量	需調試^②
過壓保護	繼電器輸出型	類別III，級別I
過壓保護	二線制型	類別III，級別II
安全認證	防護等級	IP66/IP67
	防爆等級	隔爆：Ex d IIC T6~T1 Gb, Ex tD A21 IP66 T80~440℃ 本安：Ex ia IIC T6~T1 Ga, Ex iaD 20 T85~450℃
	CE	LVD證書和EMC證書
材質	外殼	鋁合金、不銹鋼
	接地端子	316L
	過程連接	316L
	探頭	316L、318 S13
	過程密封	克林格C-4400墊片
